Logiciel ChromScope

Exécution fluide des opérations grâce à la création de méthodes

Votre laboratoire devra créer des méthodes pour définir le fonctionnement de vos instruments, traiter les résultats d’analyse et collecter les fractions. Les fichiers de méthode peuvent être classés en trois catégories :

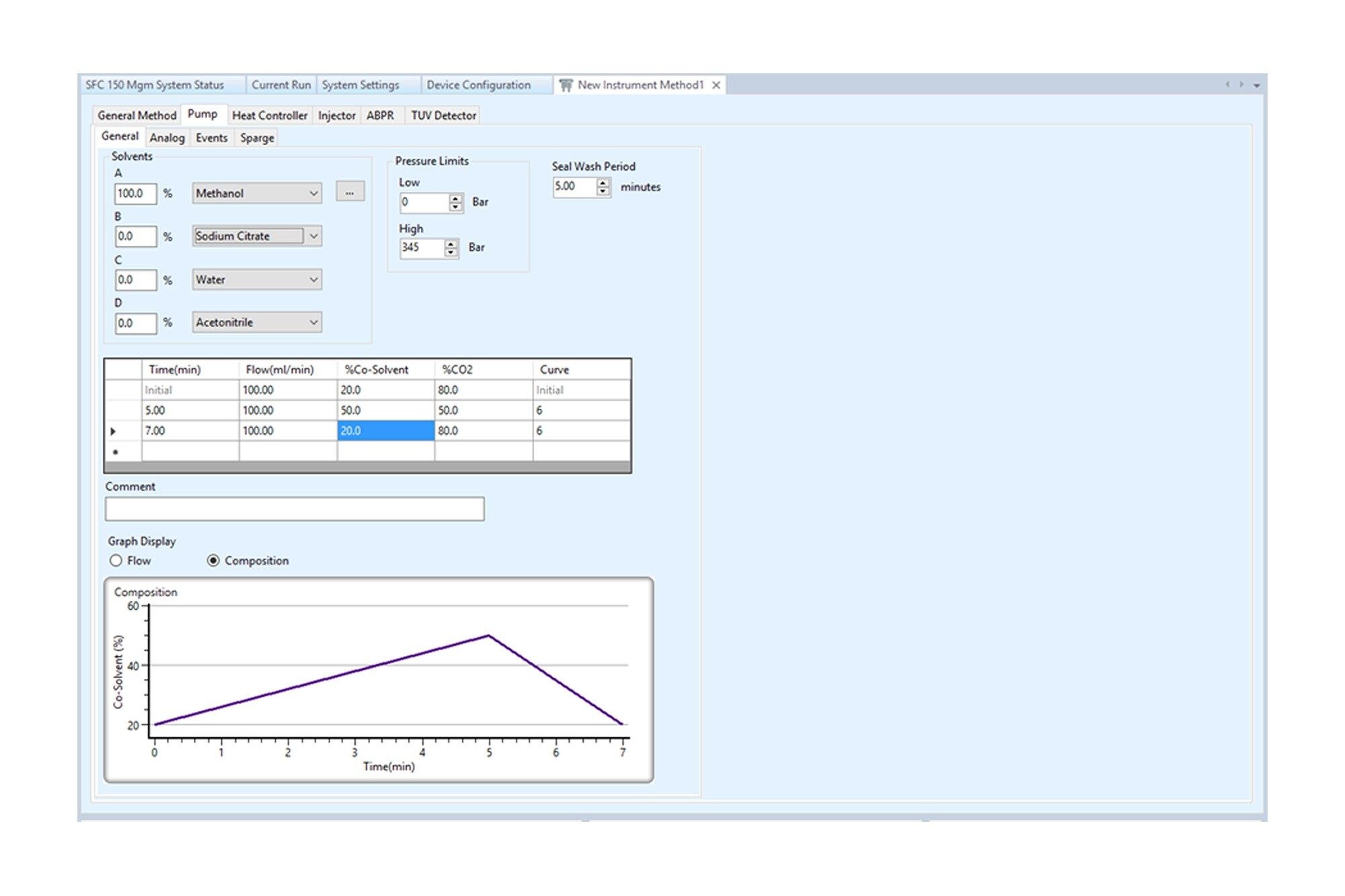

1. Méthodes instrumentales : les fichiers de méthode instrumentale contiennent des informations décrivant le fonctionnement des appareils connectés au système, comme les paramètres de débit, de pression et de température, ainsi que les paramètres spécifiques aux appareils, ces paramètres étant répartis sur des onglets dédiés dans Instrument Method Editor (Éditeur de méthode instrumentale).

2. Méthodes d’intégration : les fichiers de méthode d’intégration définissent les paramètres d’intégration d’un chromatogramme. Ces fichiers peuvent être appliqués à autant de chromatogrammes que nécessaire dans le même projet.

3. Méthodes de collecte : les fichiers de méthode de collecte sont utilisés pour définir les paramètres de collecte automatique.

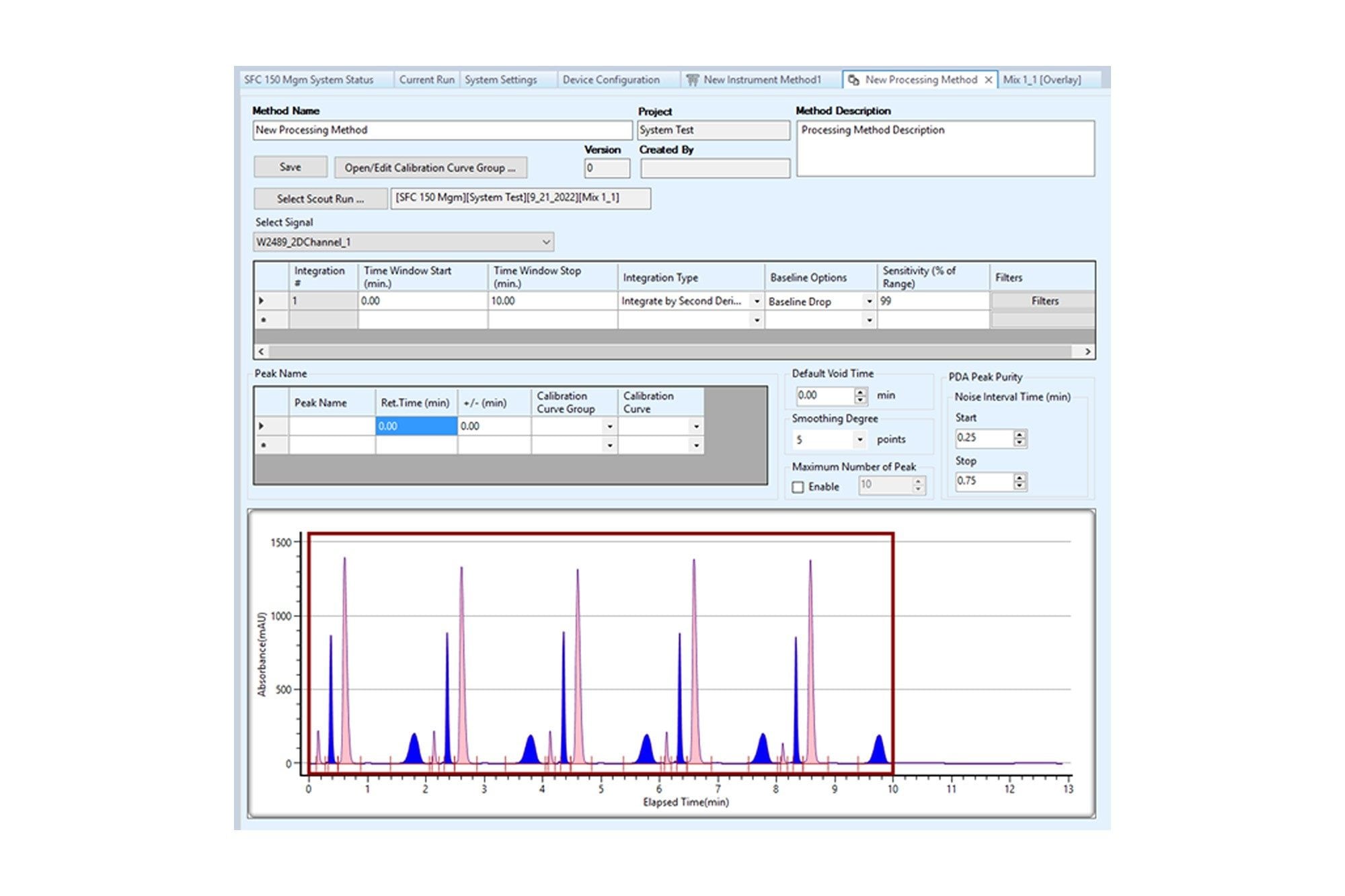

Analyse des données et calculs des pics

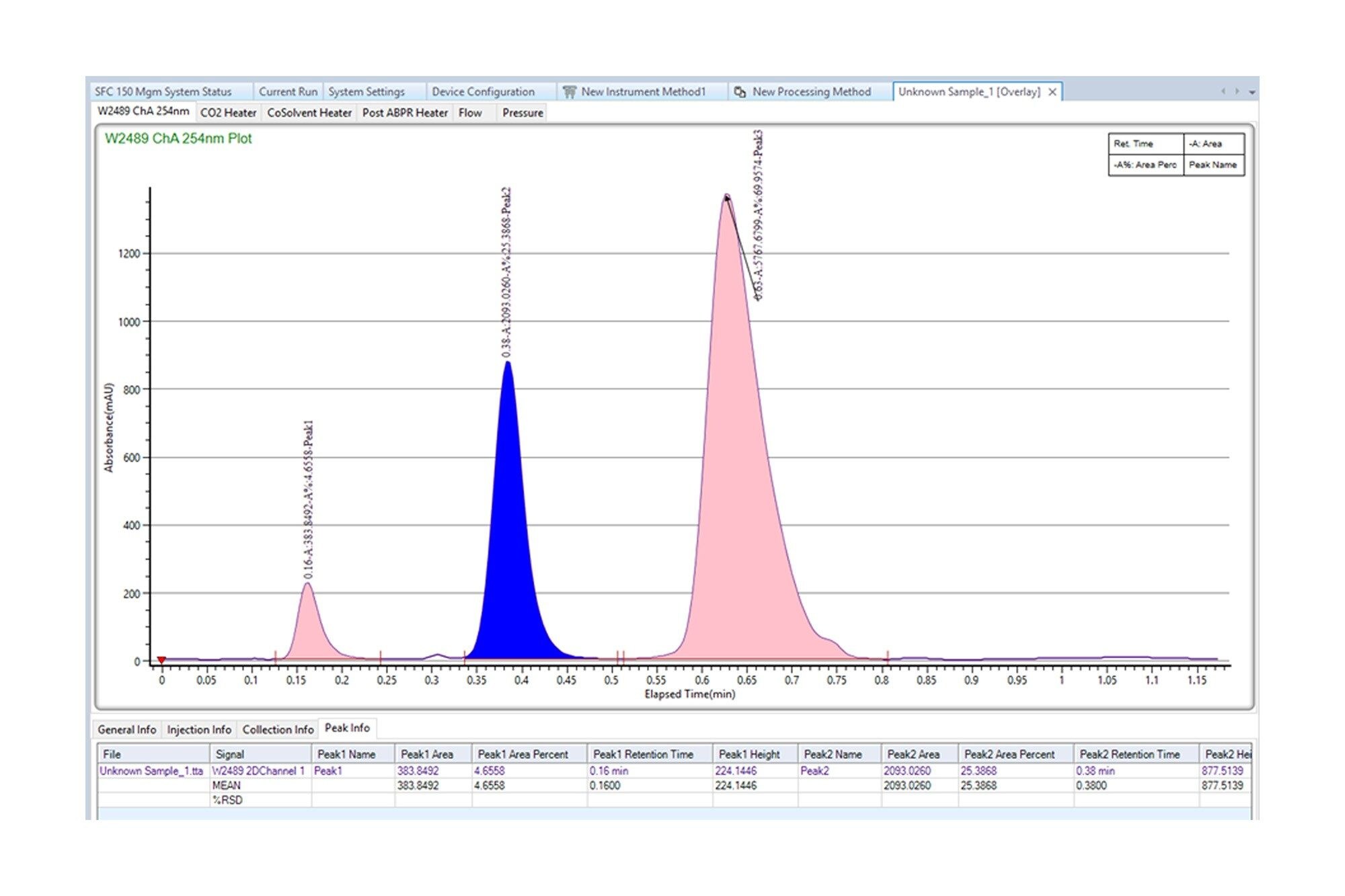

Avec le logiciel ChromScope, vous pouvez créer, supprimer et fractionner des pics à l’aide d’options d’intégration manuelle. Vous pouvez déplacer les références des pics et régler manuellement le temps mort à l’aide du menu contextuel du graphique du chromatogramme. L’intégration manuelle met automatiquement à jour les calculs de pic dans la grille de données et les options de pic manuel de la barre d’outils ou de la barre de menus se comportent comme un bouton bascule qui, une fois activé, garde les options actives à moins d’être explicitement désactivé.

L’option Auto Integration (Intégration automatique) vous permet de choisir la méthode d’intégration à partir du projet actif et de l’appliquer au fichier de données ouvert dans l’onglet de fichier actif. Les paramètres de la fonction Auto Integration (Intégration automatique) peuvent être appliqués à tous les chromatogrammes du fichier ou localement, de manière à ne s’appliquer qu’au graphique de chromatogramme actif. Les types d’intégration pris en charge sont les suivants : intégration par le seuil, intégration par le temps, intégration par la dérivée première et intégration par la dérivée seconde. Les options de ligne de base prises en charge sont Valley to Valley (Vallée à vallée) ou Baseline drop (Chute de la ligne de base).

Analyse des échantillons de séquences

Le logiciel ChromScope vous permet de créer une séquence d’injections en sélectionnant des méthodes et en réglant les temps d’analyse, les volumes d’injection et divers autres paramètres d’analyse. Une séquence peut être construite à l’aide de Sequence Editor (Éditeur de séquence) ou Sequence Wizard (Assistant de séquence).

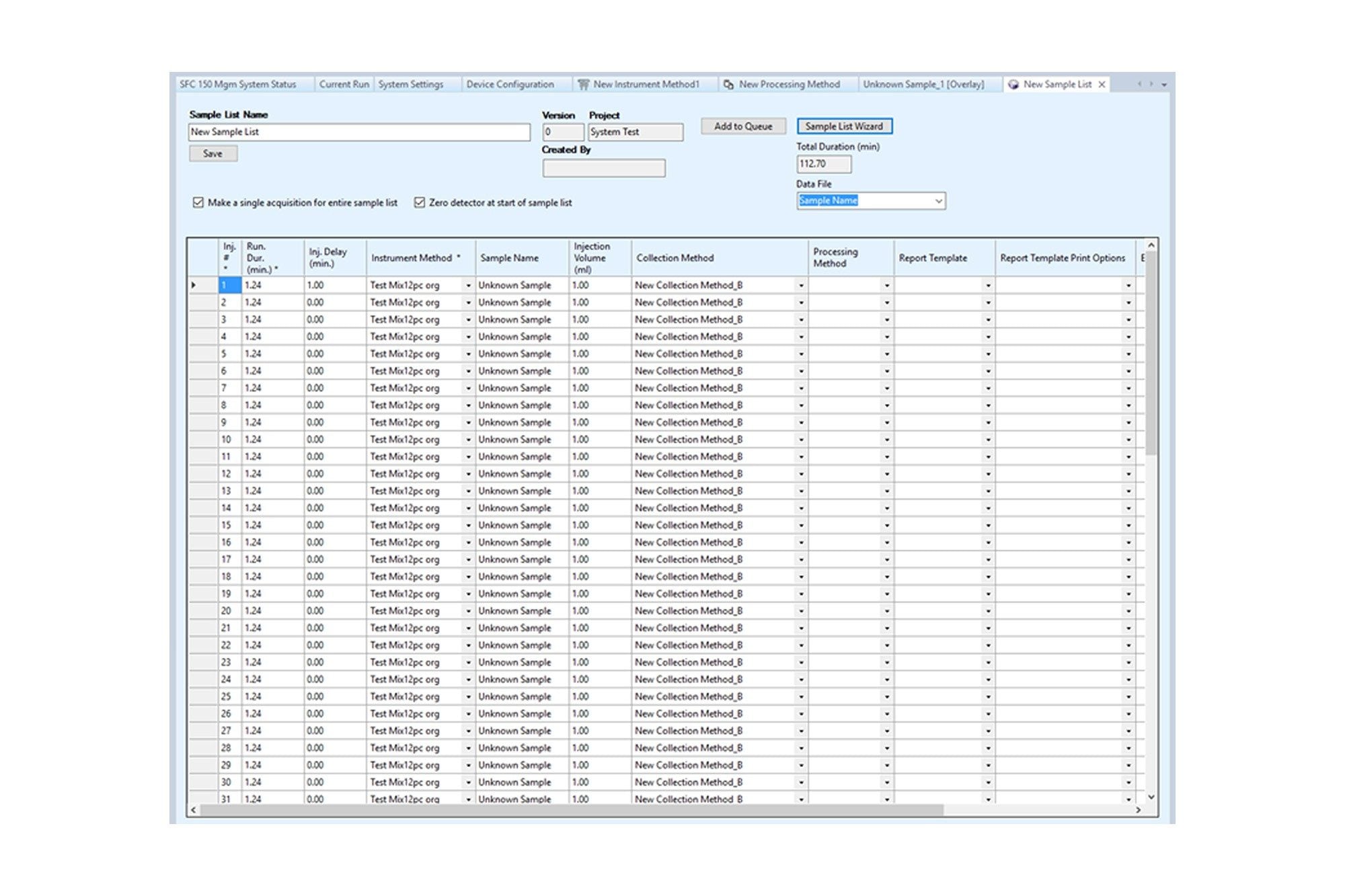

Sequence Editor (Éditeur de séquence) permet de créer une nouvelle séquence ou d’en modifier une existante ainsi que de créer/modifier manuellement des séquences à l’aide d’un format de tableau dans lequel chaque analyse de la séquence est représentée par une ligne dans le tableau et chaque option d’une analyse de la séquence est représentée par une colonne.

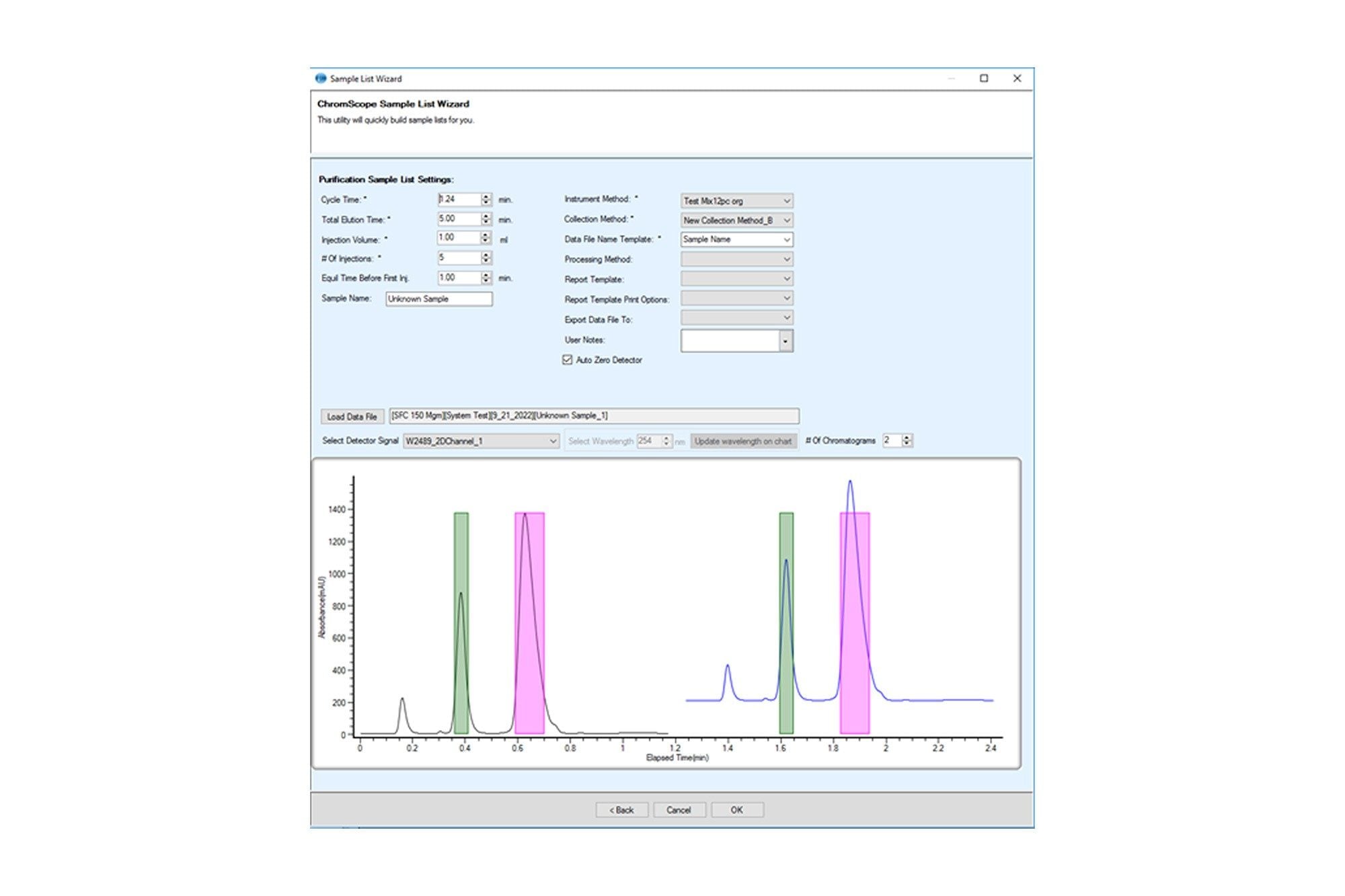

Sequence Wizard (Assistant de séquence), quant à lui, est utilisé pour créer des séquences de criblage de méthodes, des séquences de construction de courbes d’étalonnage ou des séquences de purification. Les séquences créées via Sequence Wizard (Assistant de séquence) alimentent Sequence Editor (Éditeur de séquence). Les utilisateurs peuvent alors enregistrer une séquence et l’ajouter à la file d’attente de séquences pour exécution.

Consignez les données efficacement grâce aux rapports rapides ou personnalisés

Le logiciel ChromScope prend en charge l’intégration à la fois manuelle et automatique du traitement des chromatogrammes. Les utilisateurs peuvent ainsi :

• définir des dispositions de rapport courantes pour traiter les fichiers de données par lots ;
• imprimer des rapports par lots en fonction des paramètres individuels d’intégration et de rapport de chaque fichier de données ;
• imprimer facilement des rapports contenant des informations de chromatogramme et de grille de données dans un fichier PDF ou sur l’imprimante installée ;
• sélectionner l’option Quick Reports (Rapports rapides) avec des disposition prédéfinies ou l’option Custom Reports (Rapports personnalisés) pour créer/modifier/appliquer un modèle de rapport à une date déterminée pour définir la disposition du rapport ;
• créer et imprimer une courbe d’étalonnage basée sur la hauteur ou la surface. Les types de courbe d’étalonnage pris en charge sont les suivants : linéaire, linéaire passant par l’origine, quadratique et segmentée.

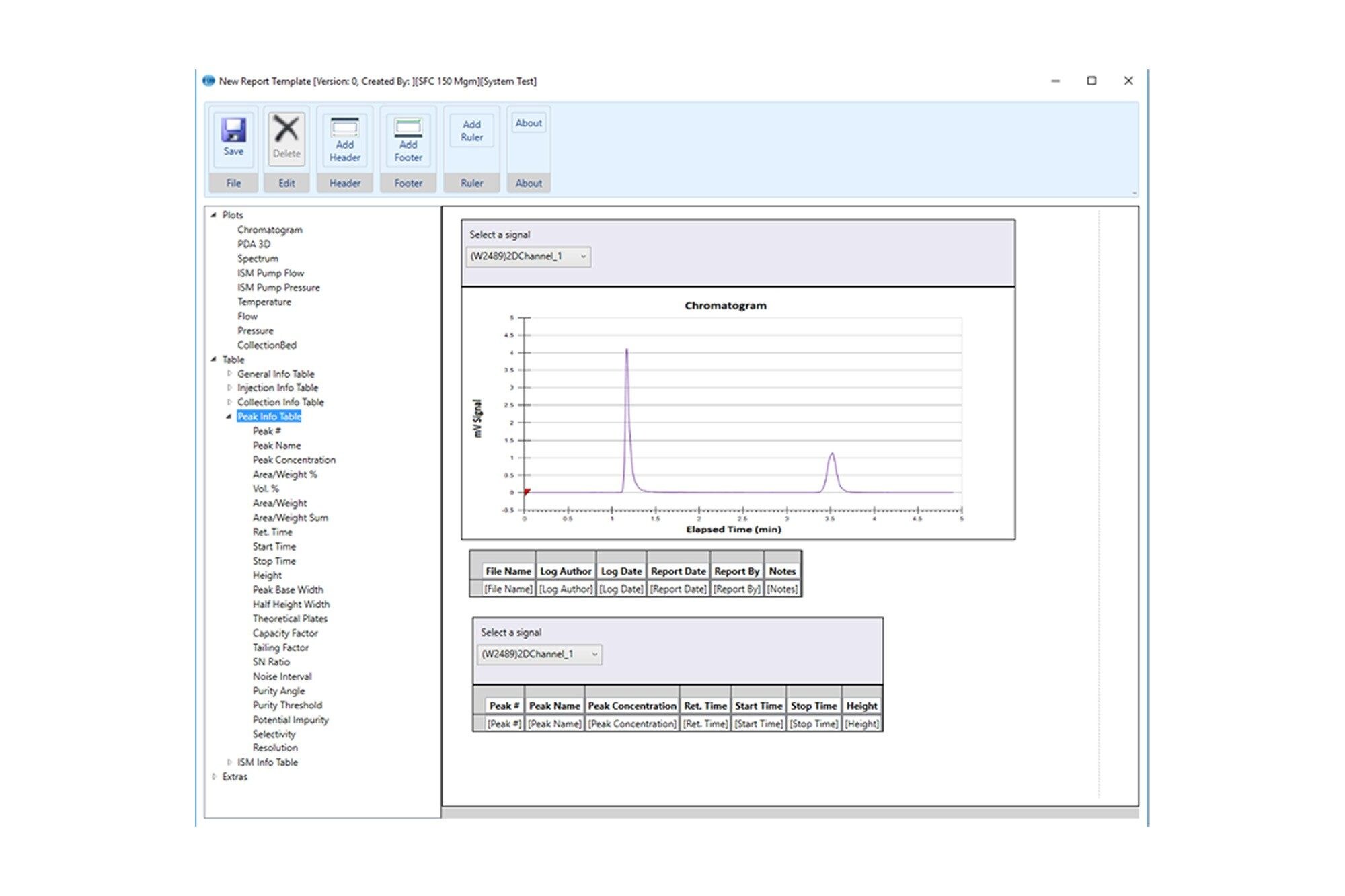

Deux types de format de création de rapport sont disponibles : Quick Reports (Rapports rapides) et Custom Reports (Rapports personnalisés). Un rapport rapide contient un ensemble prédéfini de champs qui ne peuvent pas être modifiés. Un rapport personnalisé contient un ensemble de composants qui peuvent être modifiés à l’aide de Report Template Editor (Éditeur de modèle de rapport). Le rapport est imprimé selon le modèle défini par l’utilisateur.

Les principaux éléments d’un rapport personnalisé sont les suivants :

• Header (En-tête)
• Plots (Tracés) :
  • Chromatogram (Chromatogramme) – Graphique du signal du détecteur enregistré pendant l’analyse
  • PDA 3D – Graphique d’une vue tridimensionnelle de l’absorbance, du temps et de la longueur d’onde
  • Flow (Débit) – Graphique des débits de CO₂ et de cosolvant au cours de l’analyse
  • Pressure (Pression) : Graphique des taux de pression amont et de contre-pression au cours de l’analyse
  • PDA Single Spectrum Plot (Graphique du spectre unique du détecteur PDA) – Graphique des longueurs d’onde et de l’absorbance
• General information (Informations générales) – Informations générales sur le fichier de données
• Injection information (Informations sur l’injection) – Paramètres d’injection
• Peak information (Informations sur le pic) – Paramètres du pic
• Pied de page
