Software ChromScope

Crie métodos para realizar operações sem problemas

Seu laboratório precisará criar métodos para definir como executar seus equipamentos, processar resultados de corridas e coletar frações. Os arquivos de métodos se dividem em três categorias:

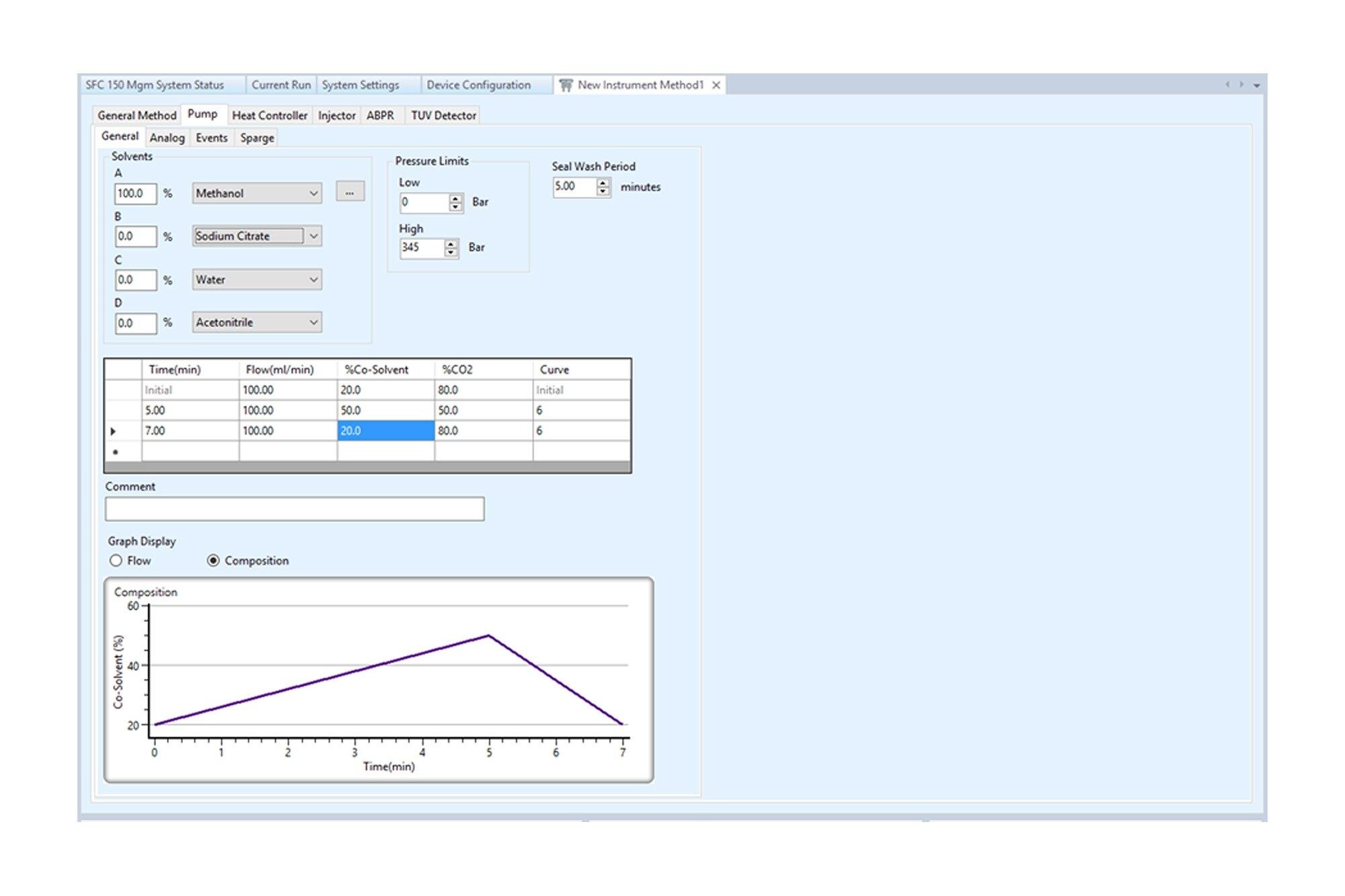

1. Métodos de equipamento: Os arquivos de métodos de equipamento contêm informações que descrevem como operar os dispositivos conectados ao sistema, como configurações de fluxo, pressão e temperatura, bem como qualquer configuração específica de dispositivos, estando estas últimas separadas em abas dedicadas no Instrument Method Editor (Editor de método de equipamento).

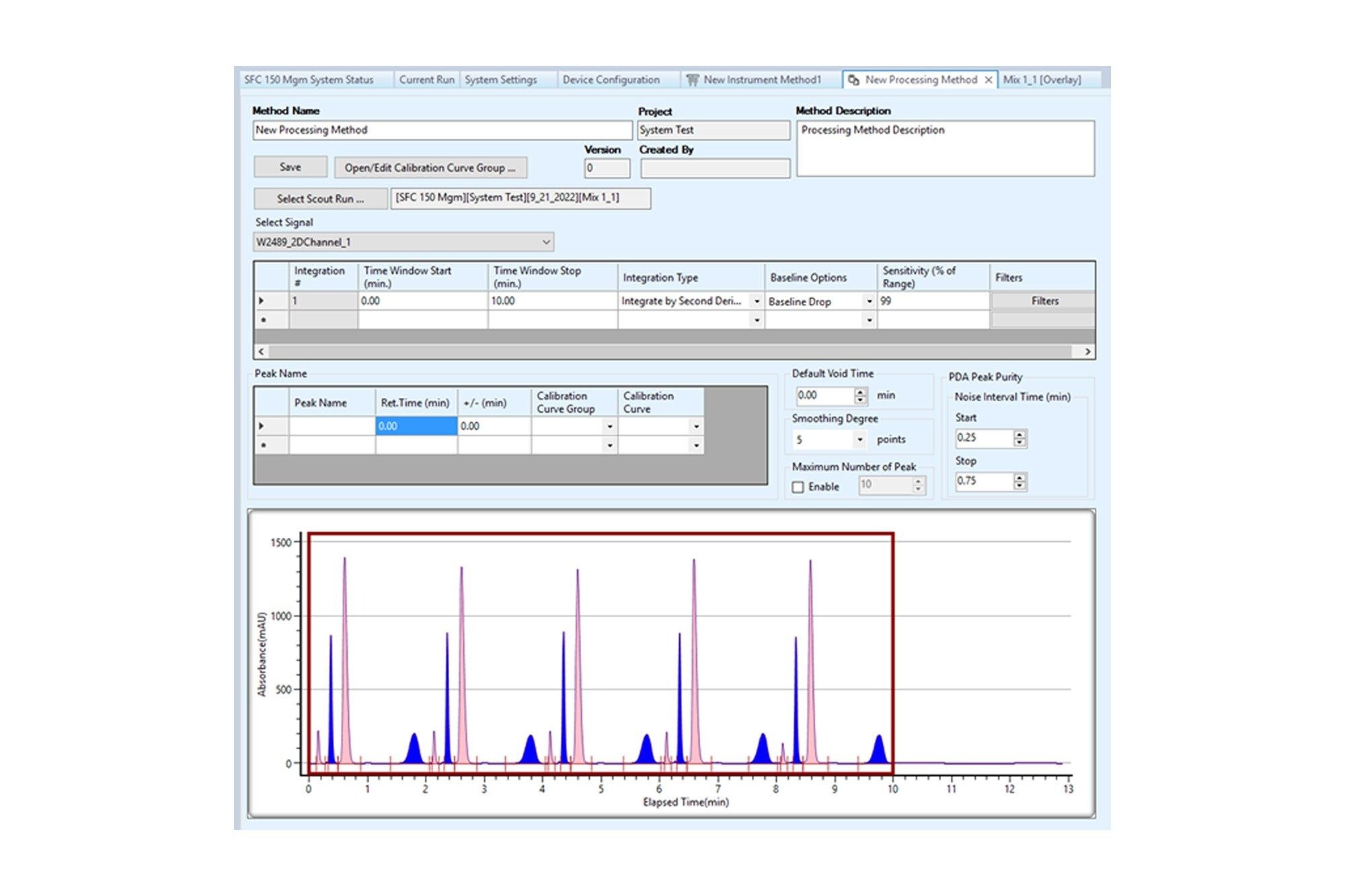

2. Métodos de integração: Os arquivos de métodos de integração definem os parâmetros que governam a integração de um cromatograma e podem ser aplicados a qualquer número de cromatogramas no mesmo projeto.

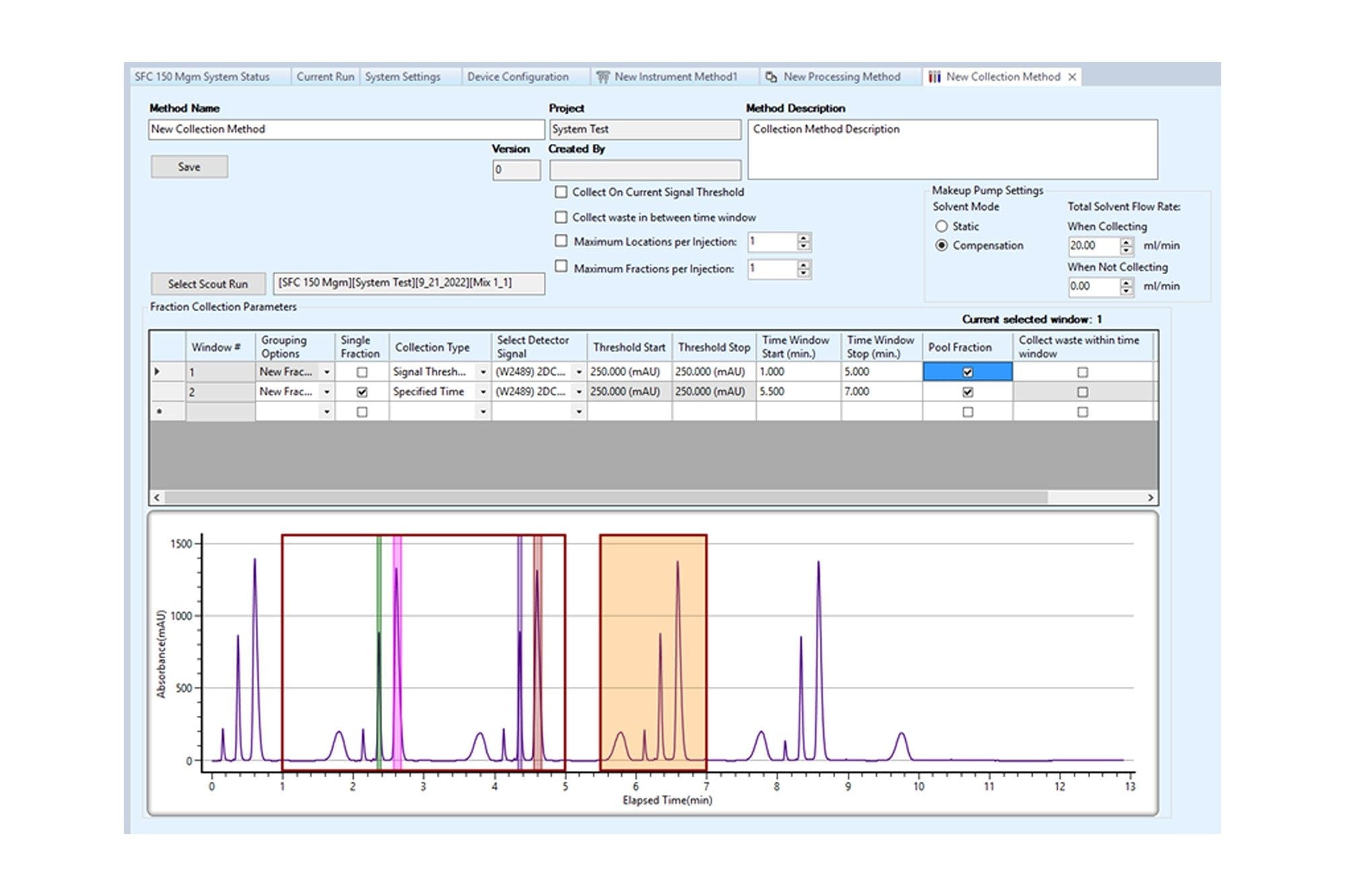

3. Métodos de coleta: Os arquivos de métodos de coleta são utilizados para definir os parâmetros de coleta automatizada.

Analise dados e cálculos de picos

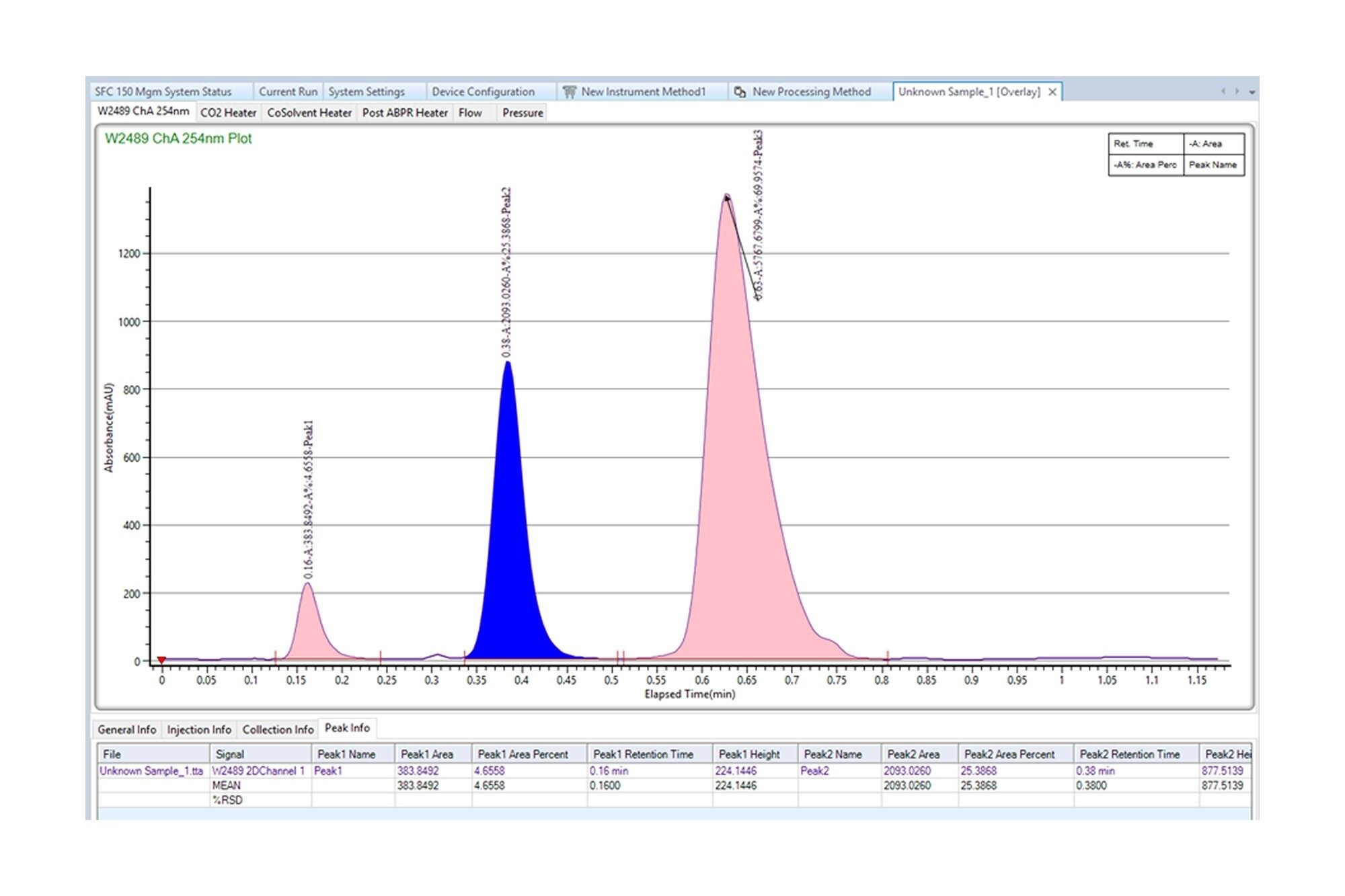

Com o Software ChromScope, os picos podem ser criados, excluídos e divididos utilizando as opções de integração manual. Os pontos finais dos picos podem ser arrastados, e os usuários podem definir o tempo no vazio manualmente utilizando o menu pop-up do gráfico do cromatograma. A integração manual atualiza automaticamente os cálculos de pico na grade de dados, e as opções manuais de pico na barra de ferramentas ou na barra de menus se comportam como um botão de alternância que, uma vez ativado, mantém as opções ativas, a menos que sejam explicitamente desativadas.

Com a opção Auto Integration (Integração automática), os usuários podem escolher o método de integração a partir do projeto atual e aplicá-lo ao arquivo de dados aberto na aba do arquivo ativo. As configurações de integração automática podem ser aplicadas a todos os cromatogramas do arquivo ou localmente, onde são aplicadas apenas ao gráfico do cromatograma atual. Os tipos de integração compatíveis são: integração por limiar, por tempo, por primeira derivada e por segunda derivada. As opções de linha de base compatíveis são vale a vale ou queda de linha de base.

Analise amostras de sequências

Com o Software ChromScope, os usuários podem criar uma sequência de injeções selecionando métodos, definindo tempos de corrida, volumes de injeção e vários outros parâmetros de corrida. Uma sequência pode ser criada utilizando o Sequence Editor (Editor de sequência) ou o Sequence Wizard (Assistente de sequência).

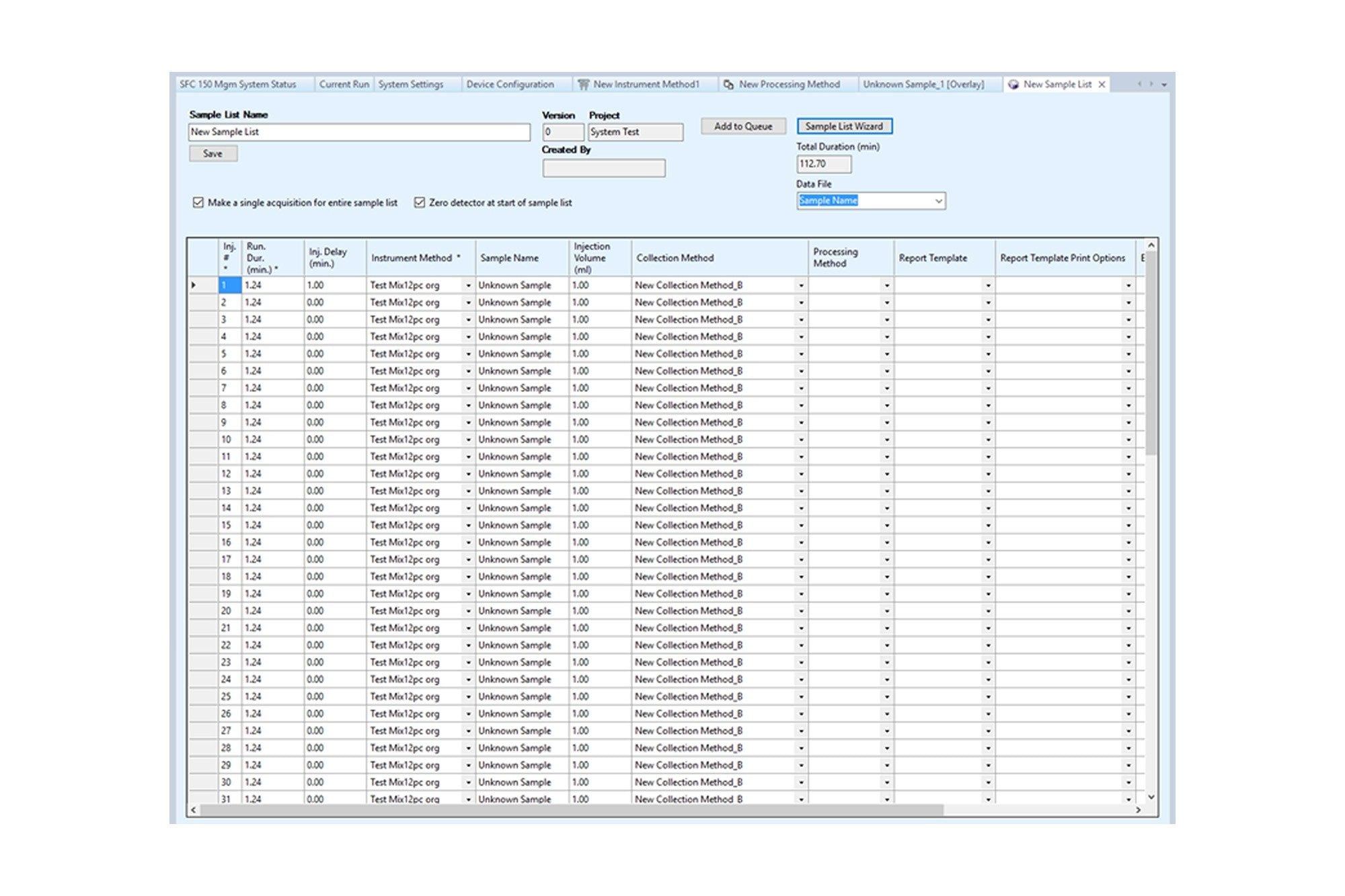

O Sequence Editor (Editor de sequência) permite que os usuários criem uma nova sequência ou modifiquem uma existente e criem/editem manualmente sequências utilizando um formato de tabela em que cada corrida na sequência é representada por uma linha na tabela, e cada opção para uma corrida na sequência é representada por uma coluna.

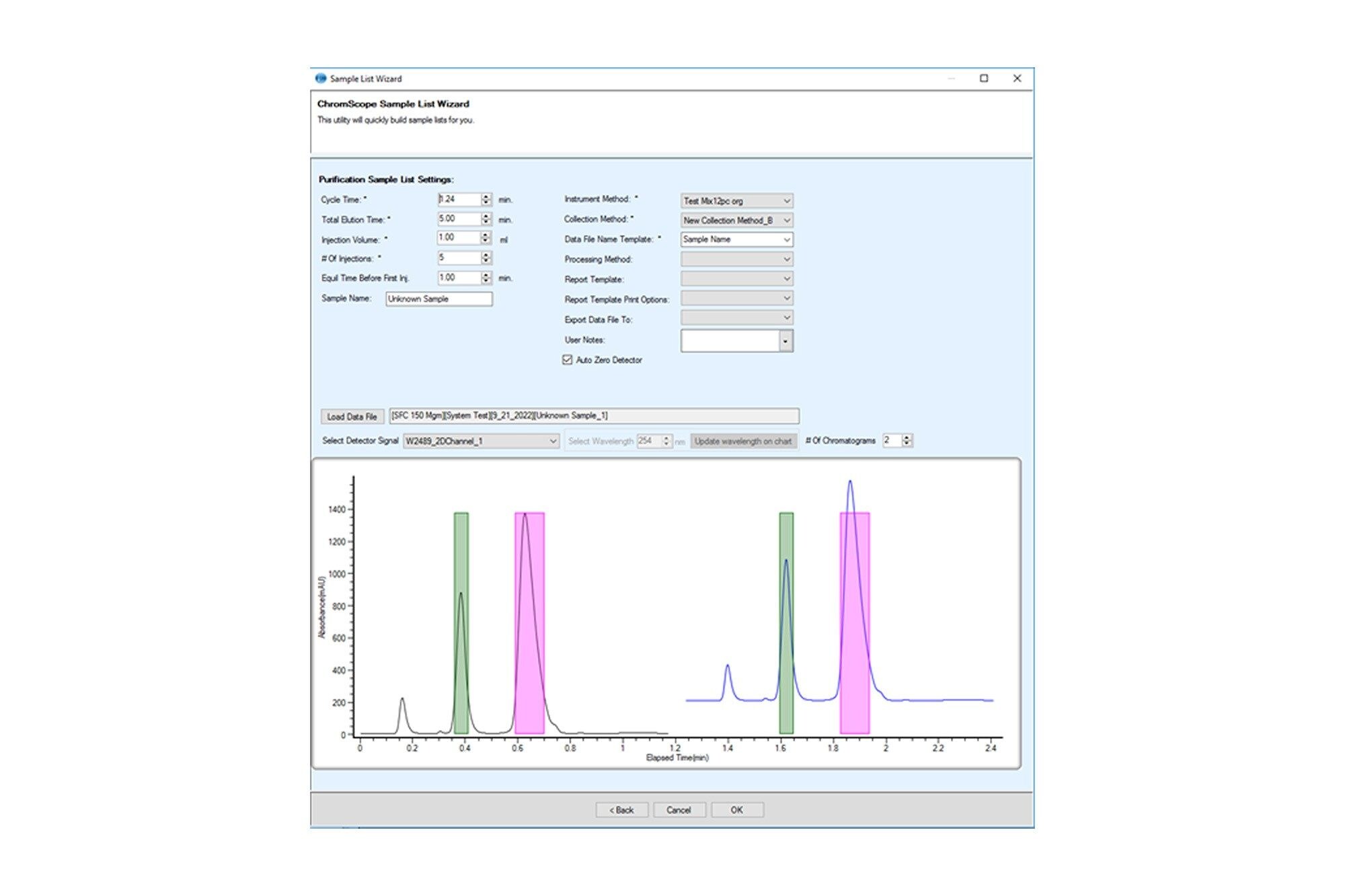

Por outro lado, o Sequence Wizard (Assistente de sequência) é utilizado para criar sequências de screening de métodos, de criação de curvas de calibração ou de purificação. As sequências criadas por meio do Sequence Wizard (Assistente de sequência) preenchem o Sequence Editor (Editor de sequência). Os usuários podem então salvá-las e adicioná-las à fila de sequências para execução.

Relate dados de maneira eficiente com relatórios rápidos ou personalizados

O Software ChromScope é compatível com a integração manual e a automática para processamento de cromatogramas, de forma que os usuários possam:

• Definir leiautes de relatórios comuns para processar arquivos de dados em lotes
• Imprimir relatórios em lote de acordo com a integração individual e configurações de relatórios de cada arquivo de dadosImprimir facilmente relatórios com informações de cromatograma e grade de dados em um arquivo PDF ou uma impressora instalada
• Selecionar Quick Reports (Relatórios rápidos) com leiautes predefinidos ou Custom Reports (Relatórios personalizados), que criam/editam/aplicam um modelo de relatório a uma data definida para estabelecer o leiaute do relatório
• Criar e imprimir uma curva de calibração com base na altura ou na área. Os tipos de curva de calibração compatíveis são: linear, linear até a origem, quadrática e segmentada

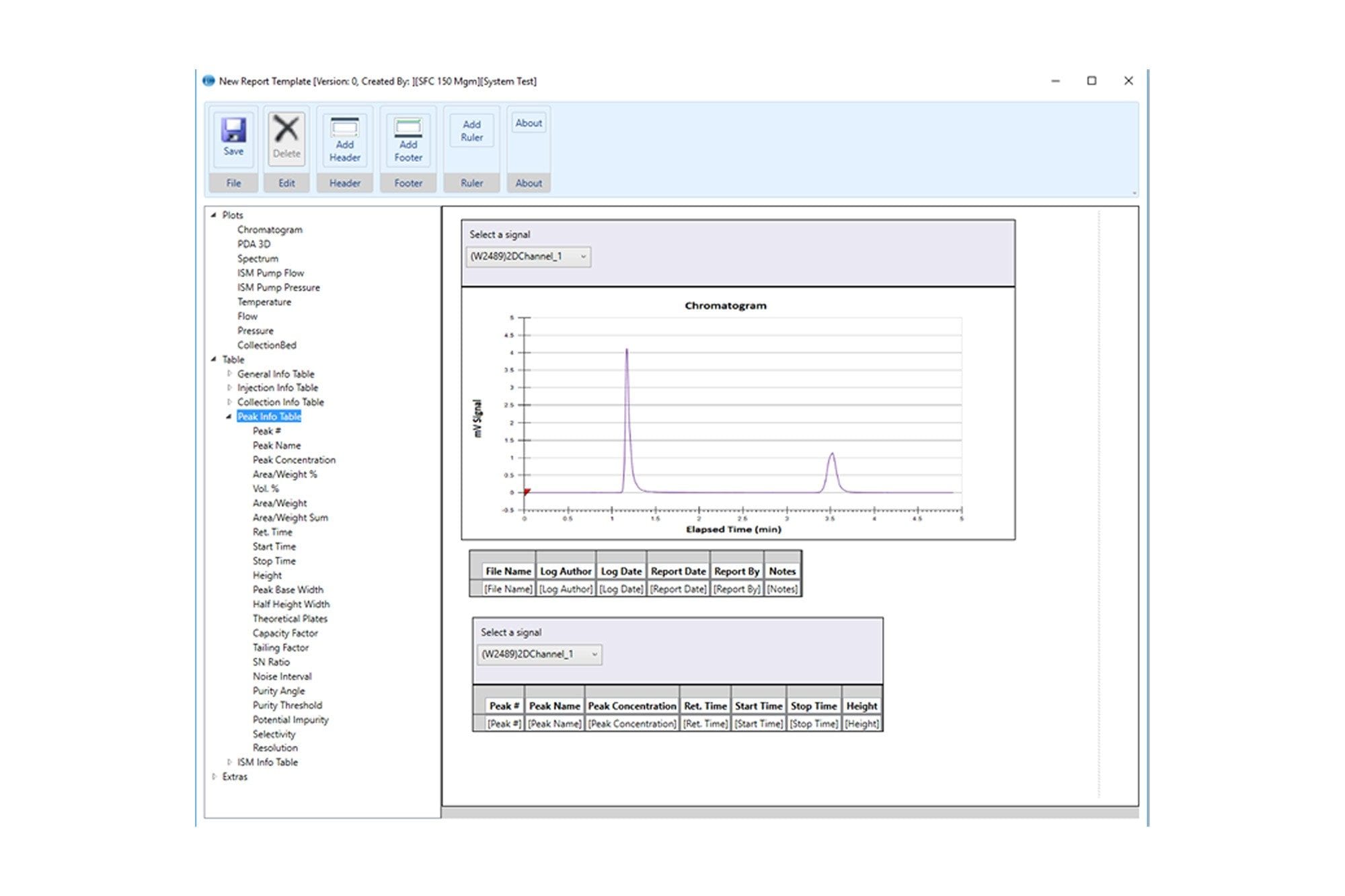

Formatos de relatórios rápidos e personalizados estão disponíveis. O Quick Report (Relatório rápido) contém um conjunto predefinido de campos que não podem ser alterados. O Custom Report (Relatório personalizado) contém um conjunto de componentes que podem ser alterados utilizando o Report Template Editor (Editor de modelos de relatório). O relatório é impresso de acordo com o modelo definido pelo usuário.

Entre os principais componentes do Custom Report (Relatório personalizado) estão os seguintes:

• Cabeçalho
• Gráficos:
  • Chromatogram (Cromatograma): Gráfico do sinal do detector registrado durante a corrida
  • PDA 3D: Gráfico de exibição tridimensional de absorbância, tempo e comprimento de onda
  • Flow (Fluxo): Gráfico das taxas de fluxo de CO₂ e cossolvente durante a corrida
  • Pressure (Pressão): Gráfico das taxas de pressão frontal e de contrapressão durante a corrida
  • PDA Single Spectrum Plot (Gráfico de espectro único do PDA): Gráfico de comprimento de onda e absorbância
• General information (Informações gerais): Informações gerais sobre o arquivo de dados
• Injection information (Informações de injeção): Parâmetros de injeção
• Peak information (Informações de pico): Parâmetros de pico
• Rodapé
