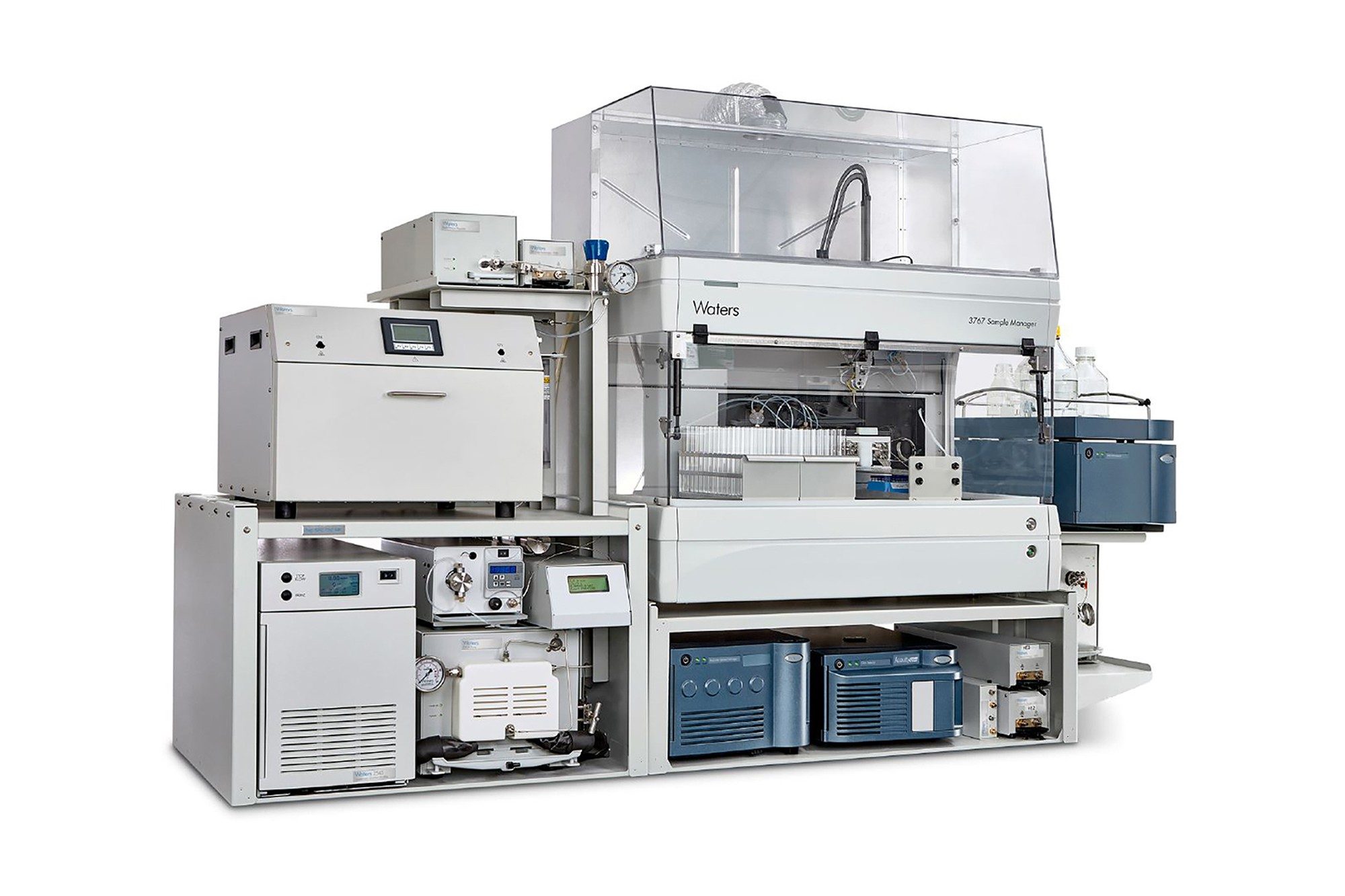

SFC Prep 150 AP系统

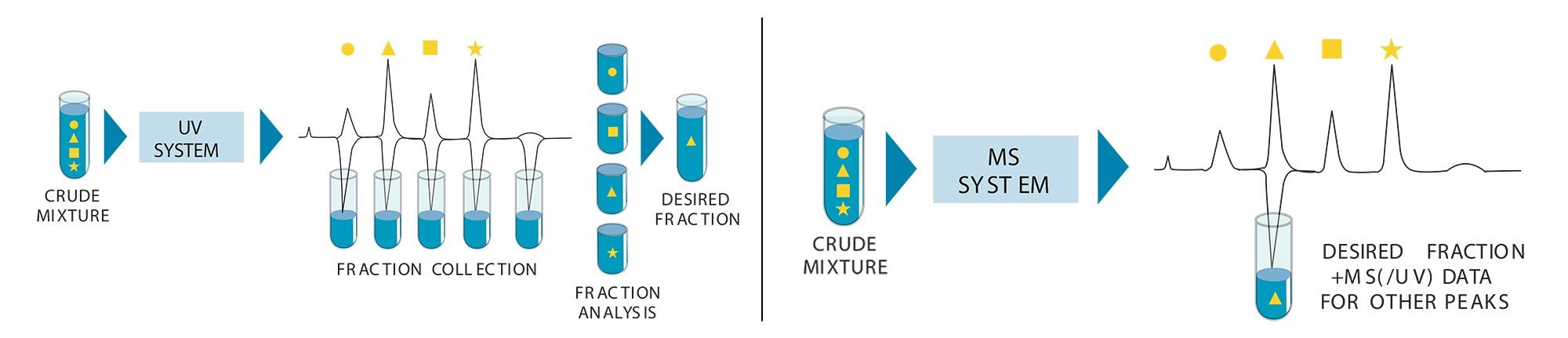

专为自动UV和/或MS引导的纯化而设计

SFC Prep 150 AP系统是一款简便易用的制备型开床式系统，是市面上率先推出的一款集自动化样品处理、色谱柱切换、馏分收集以及馏分追踪于一体的SFC系统。

SFC Prep 150 AP系统使用MassLynx软件及其FractionLynx应用管理软件进行控制，可用于药物研发实验室的常规化合物纯化工作，具有分离速度快、分离度高且通量高的特点。SFC的天然优势与沃特世享誉全球的专业服务和技术支持相结合，能为世界各地的纯化实验室带来稳定可靠且经济有效的解决方案。

SFC Prep 150 AP系统

规格

压力范围上限	300 bar (4350 psi)
冷却	循环冷却剂
总流速范围（CO₂+助溶剂）	20.0~150 mL/min
回收率	未检测到酮洛芬，因此残留小于0.01%

各个组件规格允许在整体系统定义参数外的条件下进行操作。经设计和测试的系统只适用于系统规格定义的范围。

操作环境温度	15~40 °C
操作环境湿度	在40 °C下的相对湿度为20~80%
额定压力	10,000 psi(680 bar)
操作压力上限	8700 psi (592 bar)
流速范围	20~200 g/min
接液材料	316不锈钢、440C、17^-4PH不锈钢、蓝宝石、GFPM、PTFE、AL

溶剂数量	配备溶剂选择阀(SSV)，可选择四种溶剂
溶剂平衡	每个通道输送一种溶剂
操作流速范围	0.50~150.00 mL/min，增量为0.01 mL/min
操作压力上限	流速为100 mL/min时6000 psi，流速为150 mL/min时降至5000 psi
柱塞密封件清洗	集成、主动、可设置
延迟体积	<6.5 mL
可压缩性补偿	自动、连续
灌注	使用干燥管路从地板上的溶剂容器中自主灌注
组分准确度	±3%绝对值（满量程）5~95%，以及1~150 mL/min（甲醇或水分级梯度），600 psi
组分精度	保留时间变异<0.15 min SD（尿嘧啶/咖啡因，1、5、20、50、150 mL/min，水/甲醇(70:30)，刻度混合）

样品容量	进样：最多15个微孔板（最多384孔）最多72个样品瓶最多544根试管
	收集：最多480根试管最多12个深孔板至多容纳128个28 mm样品瓶
注射器输送准确度	使用1000 µL注射器时，全冲程准确度> 99.0%
残留	<0.05%
进样体积	制备型：标准1 mL（固定定量环），（0.024英寸阀通道）
系统额定压力	6000 psi 高压侧，包括进样器 100 psi 收集侧和注射器/洗针液
清洗泵	以> 30 mL/min的流速通过标准管路和进样针；2种清洗溶剂。通过设置Wash Factor（清洗因子）控制清洗周期
可用的定量环	1.0 mL（制备型标配）、2.5 mL、5.0 mL、12.5 mL和30.0 mL
支持的注射器	1.0 mL（标配）、2.5 mL、5.0 mL和12.5 mL
进样周期	使用标准清洗周期时< 30 s
控制软件	MassLynx v4.2或更高版本
物理/环境规格	不带通风橱宽度：959 mm（37.75英寸）深度：629 mm（24.75英寸）高度：1020 mm（40英寸）带通风橱宽度：959 mm（37.75英寸）深度：629 mm（24.75英寸）高度：1060 mm（41.75英寸）

缺省注射器	5 mL
缺省样品定量环规格	2 mL（可选规格：5 mL和10 mL）
进样体积范围	0.010 mL (10 µL)~9.5 mL (9500 µL)
样品输送精度	< 1.0% RSD；进样体积0.75 mL，使用2.0 mL定量环
进样线性	R2 > 0.995，使用20%~75%定量环体积（2 mL定量环）
样品残留	未检测到酮洛芬，因此残留小于0.01%
主要接液材料	316不锈钢、PEEK、PTFE、硼硅玻璃

Prep柱温箱是一款适用于制备型SFC色谱柱的热控模块。

温度范围	（环境温度+5.0 °C）～70.0 °C
加热速率上限	约为6.0 °C/min
温度准确度	±0.5 °C
色谱柱规格上限	1~6根，20 x 250 mm色谱柱

波长范围	190~800 nm
光源	经预校准的智能技术氘灯
波长准确度	±1.0 nm
线性范围	< 5% (2 AU)，对羟基苯甲酸丙酯，257 nm；10 mm流通池
光学分辨率	1.2 nm
噪音，湿	≤ 60 µAU（254 nm，2 Hz，1 s TC，3.6 BW分辨率，10 mm分析流通池）
漂移，干	≤ 5000 µAU/h（预热2小时，恒定温度和湿度，230 nm，3.6 BW分辨率，2 Hz）
数据采集速率	上限80 Hz
光程	3 mm（半制备）
流通池体积	18.3 μL（半制备池）
压力限值	6000 psi(408 bar)
接液材料	316不锈钢、PEEK、熔融石英
线电压	100～240 VAC

溶剂数量	1种
溶剂平衡	一个集成真空脱气通道
初级泵和蓄积泵单向阀	被动
泵密封件清洗	配有清洗系统，用于冲洗高压密封件的后部和柱塞
可压缩性补偿	自动和连续，无需用户干预
灌注	以4 mL/min的流速自动灌注
流速准确度	在0.5~2.0 mL/min范围内为设置流速的1.0%。背压：1000 psi ± 20%，使用脱气甲醇，以体积法或质量法测定
流速精度	< 0.075% RSD或< 0.02 min SD（取较大者），基于6次重复进样的结果

采集模式	全扫描MS 选择离子监测(SIR)
RADAR	一种可提供丰富信息的采集方法，收集目标化合物的高度特异性定量数据，同时提供其他所有组分的信息
质量范围	30~1250 m/z
扫描速度	自动优化以提升数据质量，采集速率上限可达10 Hz (m/z 100-1000)或20 Hz (m/z 50-500)
质量精度	整个质量范围内的质量精度均优于± 0.2 Da
质量稳定性	24小时内的质量漂移小于0.1 Da
响应线性	对于指定化合物，信号响应相对于样品浓度的线性范围覆盖检测限以上四个数量级
离子极性转换时间	正离子和负离子模式之间的转换时间为25 ms
SIR采集速率	自动优化以提升数据质量，采集速率高达100 Hz
SIR通道数量	在单次采集中可监测多达1024个SIR通道（32种功能，每种功能32个通道）
质量分辨率	自动控制质量分辨率(0.7 Da)，确保数据质量始终如一
SIR灵敏度(ESI+)	磺胺二甲氧嘧啶柱上进样量为100 pg（5 µL，20 pg/µL），流动相流速为800 µL/min时，m/z 311的色谱信噪比将大于2000:1（使用集成隔膜支撑泵时为400:1）
SIR灵敏度(ESI-)	氯霉素柱上进样量为50 pg（5 µL，10 pg/µL），流动相流速为800 µL/min时，m/z 321的色谱信噪比将大于300:1（使用集成隔膜支撑泵时为60:1）
SIR信噪比定义	信号定义为目标色谱峰的高度，而噪音是指质量色谱图连续部分的RMS

ABPR阀组件由电机驱动并具备温控功能，可在降压过程进行冷却。内置压力传感器可针对控制和压力报警监测提供闭环反馈。

流速上限	150 mL/min
压力上限	4400 psi (300 bar)

流动相流出自动背压调节器后，热交换器可确保CO₂与助溶剂实现相分离。这个“尾部”热交换器可以蒸发流动相中的CO₂，让气液分离器只收集富含样品的溶剂混合物。

额定压力	10,000 psi(680 bar)
接液材料	316不锈钢

去除大部分二氧化碳，只将液相与收集的馏分一起导入馏分收集器，然后使用同一个试管或支架进行收集。

总流速范围	20~150 mL/min
助溶剂流速范围上限	75 mL/min
操作压力范围（理想）	0~100 psi (0~6.8 bar) 50 psi (3.4 bar)
接液材料	316不锈钢、PEEK、硼硅玻璃

外部控制	MassLynx v4.2
外部通讯	以太网和RS-232通讯
事件输入/输出	后面板接线端子和/或TTL输入/输出
操作系统	Windows 10

概述

集自动化样品处理、色谱柱切换、馏分收集以及馏分追踪于一体的简便易用的开床式系统
分离速度快、分离度高且通量高
药物研发实验室可将其搭配WatersMassLynx软件/FractionLynx应用管理软件，应用于常规化合物纯化
与沃特世享誉全球的专业服务和技术支持相结合，能为世界各地的纯化实验室带来稳定可靠且经济有效的解决方案

推荐用途：满足药物研发实验室在常规化合物纯化中对于分离速度、分离度和通量的高要求。

功能标题

自动完成纯化过程

用户使用Open Access设置就能将分析预筛选、纯化和馏分二次分析与AutoPurify相关联，实现SFC Prep 150 AP系统纯化过程的自动化。

SFC系统以液态二氧化碳(CO₂)作为主要流动相，搭配一种或多种有机溶剂使用，可在分析样品时更快地达到平衡、降低色谱柱内的压降、减少溶剂用量并降低成本。系统处理流程可重现，能够应对制药、生命科学、化学材料以及食品与环境领域的各种化合物纯化。

进一步优化SFC

SFC Prep 150 AP系统配备以下模块，可支持常规化合物纯化：

QGM低压混合四元梯度泵：SFC系统的助溶剂输送泵，泵送流速最高可达150 mL/min。
P200X CO₂泵：高压输送泵，配备带凸轮驱动型蓝宝石活塞组件的不锈钢双泵头；自主灌注单向阀；压力传感器；压力计；无刷电机以及防爆片组件。这款泵设计独特，可根据压力传感器和质量流量计的反馈自动调控。
3767样品管理器：开床式模块，用于进样和收集馏分。该系统为3767样品管理器配备了用于管理CO₂的通风橱组件。用户必须为该系统订购进样和收集管架。适用的管架根据用户的具体需求而定。
Analytical-2-Prep柱温箱：热控模块，Analytical-2-Prep柱温箱创新的抽屉设计带来出众的灵活性，用户可同时使用10 mm和20 mm色谱柱。

可选改性剂液流注入器

改性剂液流注入器能够每次只将一种样品注入助溶剂液流中。该设备允许在样品前后设置空气间隙，用作溶剂与样品之间的“缓冲”，从而降低稀释度。MSI具有以下两大优势：

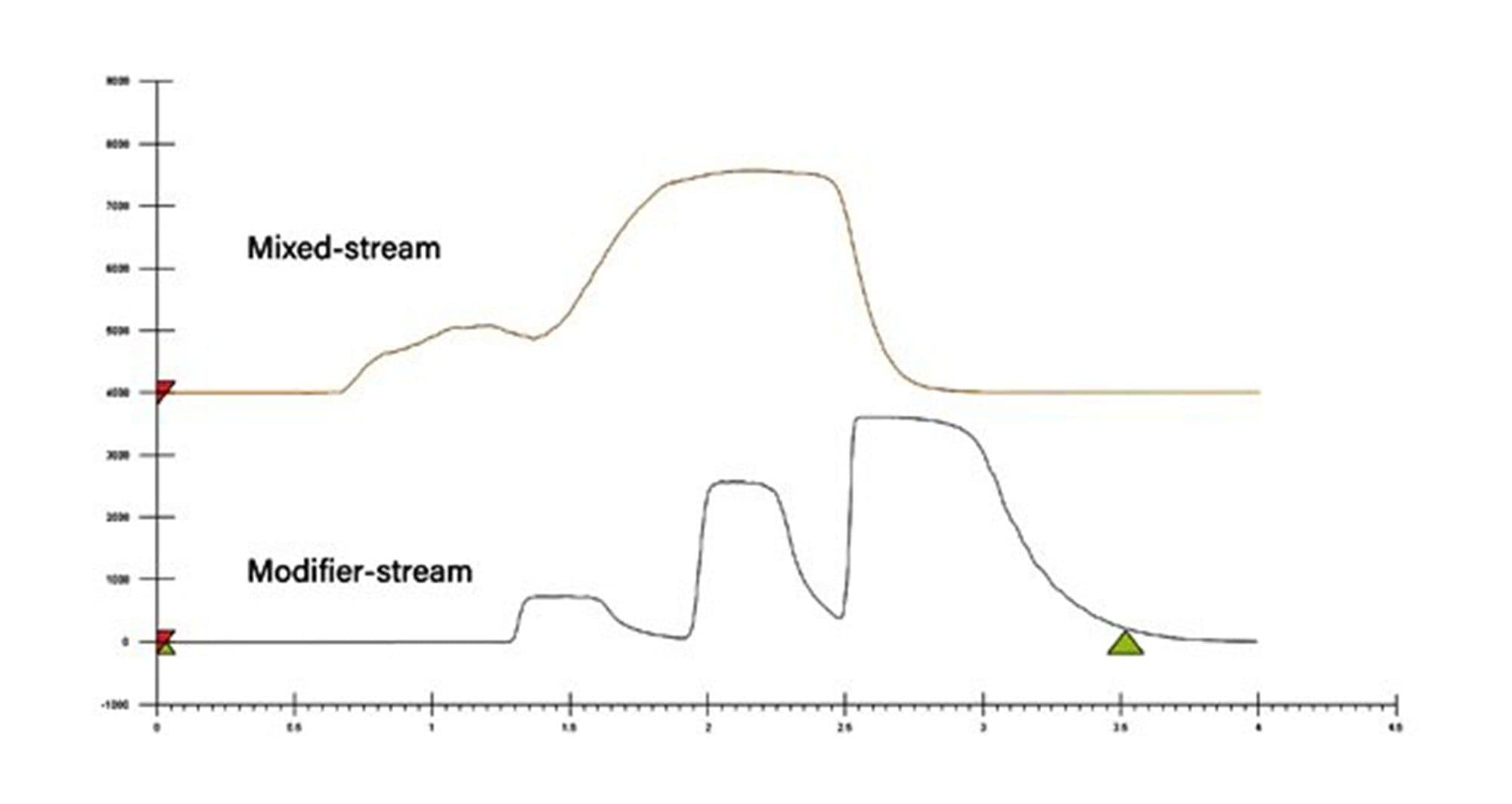

可以先将样品注入流动相的有机溶剂（助溶剂）中，然后再与CO₂混合。其思路是在不影响流动相整体强度的前提下加入样品，使得整个进样和运行过程中溶剂百分比始终保持设定值，以此降低稀释剂效应。改性剂液流注入可改善峰形和分离度，还可提高进样体积和上样量（图1）。

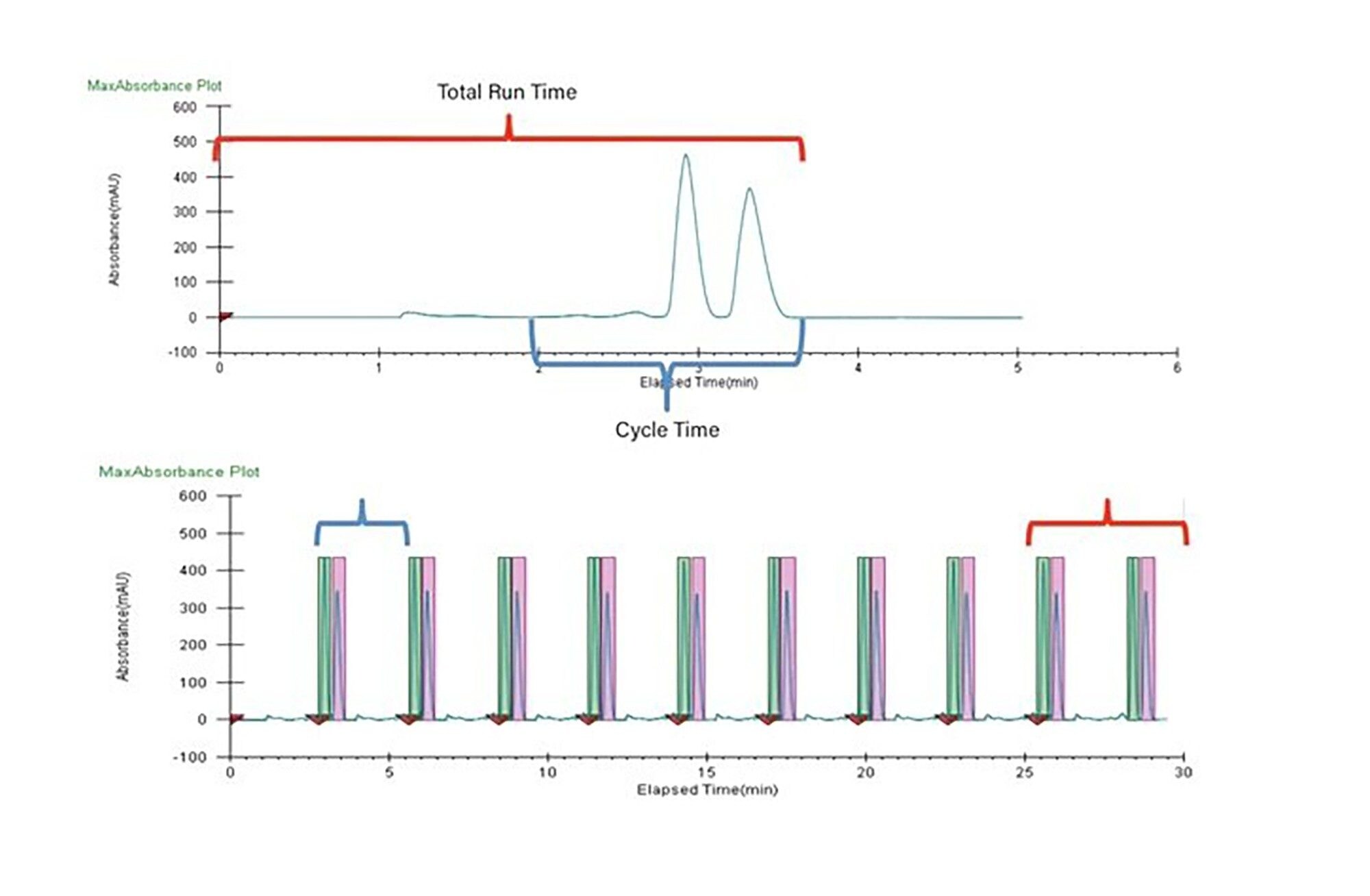

还支持重迭进样。重迭进样可缩短进样周期之间的时间，以尽量降低溶剂用量。重迭进样还可利用所有可用的色谱空间进行连续分离和纯化，能够显著提高通量。重迭进样通常在之前进样的样品仍在色谱柱上（或正从色谱柱中洗脱）时执行（图2）。
