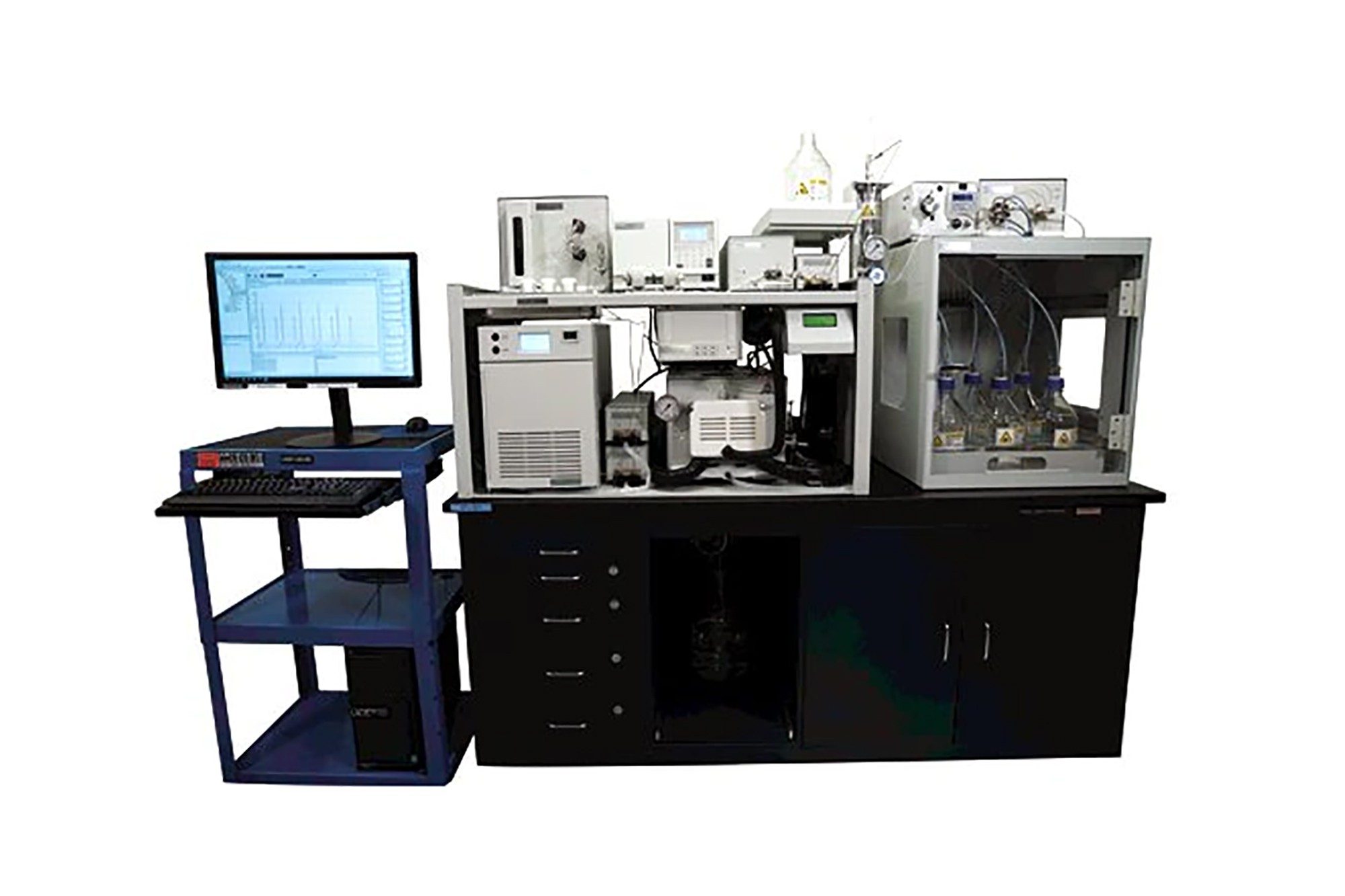

SFC Prep 150 Mgm系统
更加环保的高通量纯化方法
现如今，许多实验室都在寻找更加环保的高通量纯化方法。SFC Prep 150 Mgm系统设计专用于高通量、半制备到制备级纯化操作，适用于重复进样（大批量纯化）手性和非手性化合物。
SFC Prep 150 Mgm系统的流速高于传统高效液相色谱(HPLC)系统，但不会引起反压的大幅增加，可实现化合物的高速超临界流体色谱(SFC)纯化，并获得更好的分离度，完成高纯度分离操作。
SFC Prep 150 Mgm系统
规格
|
操作流速范围 |
20~150 mL/min，流动相为CO2和助溶剂 |
|
操作压力上限 |
4350 psi (300 bar) |
|
回收率 |
>90%（在总流速范围内） |
*各个组件规格允许在整体系统定义参数外的条件下进行操作。经设计和测试的系统只适用于系统规格定义的范围。
|
操作环境温度 |
15~40 °C |
|
操作环境湿度 |
40 ℃ (104 ℉)时，20%~80% RH |
|
额定压力 |
10,000 psi |
|
最大操作压力 |
8700 psi |
|
流速范围 |
20~200 g/min |
|
接液材料 |
316不锈钢、440C、17-4PH不锈钢、蓝宝石、GFPM、PTFE、AL |
|
溶剂数量 （仅适用于助溶剂泵） |
配备溶剂选择阀(SSV)，可同时安装四种溶剂 |
|
溶剂平衡 （仅适用于助溶剂泵） |
每个通道输送一种溶剂 |
|
操作流速范围 |
0.50~150.00 mL/min，增量为0.01 mL/min |
|
操作压力上限 |
流速为100 mL/min时6000 psi，流速为150 mL/min时可降至5000 psi |
|
操作流速范围 |
0.50~150.00 mL/min，增量为0.01 mL/min |
|
柱塞密封件清洗 |
集成、主动、可设置 |
|
延迟体积 |
<6.5 mL |
|
可压缩性补偿 |
自动、连续 |
|
灌注 |
使用干燥管路从地板上的溶剂容器中自主灌注 |
|
组分准确度 |
+/-3%绝对值（全刻度），5%~95%，1~150 mL/min |
|
组分精度 |
保留时间变异<0.15 min SD（尿嘧啶/咖啡因，1、5、20、50、150 mL/min，水/甲醇(70:30)，刻度混合） |
|
缺省注射器 |
5 mL |
|
缺省样品定量环规格 |
2 mL（可选规格：5 mL和10 mL） |
|
进样体积范围 |
0.010 mL (10 µL)~9.5 mL (9500 µL) |
|
样品输送精度 |
< 1.0% RSD；进样体积0.75 mL，使用2.0 mL定量环 |
|
进样线性 |
R2 > 0.995，使用20%~75%定量环体积（2 mL定量环） |
|
样品残留 |
未检测到酮洛芬，因此残留小于0.01% |
|
主要液体接触材料 |
316不锈钢、PEEK、PTFE、硼硅玻璃 |
|
馏分数量 |
1~6份馏分，1份废液 |
|
接液材料 |
316不锈钢、PEEK |
|
总流速范围 |
20-150 mL/min |
|
助溶剂最大流速 |
75 mL/min |
|
操作压力范围 （理想） |
0~100 psi 50 psi |
|
压力上限 |
100 psi |
|
接液材料 |
316不锈钢、PEEK、硼硅玻璃 |
|
压力上限 |
4400 psi |
|
操作环境温度 |
15～40 °C |
|
操作环境湿度 |
40 °C (104 °F)时，20%~80% RH |
|
接液材料 |
316不锈钢、碳纤增强PEEK、铂、Teflon |
|
压力上限 |
1600 psi |
|
操作环境温度 |
4～40 °C |
|
流速范围 |
0.0-40.0 mL/min |
|
接液材料 |
合成红宝石、蓝宝石、UHMWPE、PTFE、不锈钢 |
|
操作环境温度 |
15～40 °C |
|
操作环境湿度 |
40 ℃ (104 ℉)时，20%~80% RH |
|
额定压力 |
10,000 psi |
|
接液材料 |
316不锈钢 |
|
波长范围 |
190~800 nm |
|
光源 |
经预校准的智能技术氘灯 |
|
波长准确度 |
±1.0 nm |
|
线性范围 |
< 5% (2 AU)，对羟基苯甲酸丙酯，257 nm；10 mm流通池 |
|
光学分辨率 |
1.2 nm |
|
噪音（潮湿） |
≤ 60 µAU（254 nm，2 Hz，1 s TC，3.6 BW分辨率，10 mm分析流通池） |
|
漂移（干燥） |
≤5000 µAU/h（预热2小时，恒定温度和湿度，230 nm，3.6 BW分辨率，2 Hz） |
|
数据采集速率 |
最高80 Hz |
|
光程 |
3 mm（半制备型流通池） |
|
流通池体积 |
18.3 μL（半制备型流通池） |
|
压力限值 |
6000 psi |
|
接液材料 |
316不锈钢、PEEK、熔融石英 |
|
线电压 |
100～240 VAC |
|
尺寸：D × W × H |
重量：lb |
|
|
改性剂液流注入器 |
14.4" × 12.4" × 11.5" |
18.0 lb |
|
Prep馏分选择工具 |
14.7" × 9.2" × 6.6" |
14.1 lb |
|
气液分离器 |
6.5" × 6.5" × 14.5" |
2.6 lb |
|
ABPR |
17.5" × 6.9" × 6.0" |
16.0 lb |
|
P200X |
24" × 14.3" × 12.3" |
84.0 lb |
|
热交换器 |
20" × 4.4" × 4.6" |
12.8 lb |
|
外部控制 |
ChromScope 2.1 |
|
外部通讯 |
以太网和RS-232通讯 |
|
事件输入/输出 |
后面板接线端子和/或TTL输入/输出 |
|
操作系统 |
Windows 10 |
|
电压范围 |
频率 |
VA |
保险丝 |
|||||
|
改性剂液流注入器 |
240 |
50 |
200 |
F3A/250 V |
||||
|
Prep馏分选择工具 |
240 |
50 |
200 |
F3A/250 V |
||||
|
ABPR |
240 |
50 |
200 |
F3A/250 V |
||||
|
P200X |
240 |
50 |
200 |
F3A/250 V |
||||
|
热交换器 |
240 |
50 |
1000 |
F3A/250 V |
||||
|
补偿泵 |
240 |
50 |
220 |
F3A/250 V |
||||
|
2998 PDA检测器 |
240 |
50 |
185 |
F3.15A/250 V |
||||
|
Julabo冷却器 |
240 |
50 |
425 |
F3.15A/250 V |
||||
|
2545 QGM泵 |
240 |
50 |
650 |
F6.5A/250 V |
概述
- 实现快速SFC纯化，同时优化分离度，分离出高纯度化合物
- 减少正相溶剂的用量和处置工作
- 得益于Chromscope 2.1 SFC软件（支持在Windows 10中使用）直观的全新图形用户界面，可用性有所提高
- Waters SFC Prep 150 Mgm可更快地达到平衡、降低色谱柱内的压降、减少溶剂用量并降低每份样品的分析成本
推荐用途：适合正在寻找环保高通量纯化方法的实验室。
功能标题
更加环保的高通量纯化方法
Waters SFC Prep 150 Mgm系统非常适用于正在寻找环保高通量纯化方法的实验室。对于有更高环保需求的纯化实验室，减少正相溶剂的使用和处置至关重要，而SFC Prep 150 Mgm系统很好地解决了这一问题。
SFC系统以液态二氧化碳(CO2)作为主要流动相，搭配一种或多种有机溶剂使用，可在分析样品时更快地达到平衡、降低色谱柱内的压降、减少溶剂用量并降低成本。系统处理流程可重现，能够应对制药、生命科学、化学材料以及食品与环境领域的各种化合物纯化。
完成高纯度分离操作
采用添加助溶剂的CO2作为流动相时，SFC Prep 150 Mgm系统的最大流速可达150 mL/min，因此可以使用19 mm和30 mm色谱柱。该系统还设计有六个馏分收集位置（各2 L）。
用户可以通过Waters ChromScope 2.1 SFC软件（支持在Windows 10中使用）中直观的全新图形用户界面进行控制。SFC Prep 150 Mgm系统的流速高于传统HPLC系统，但不会引起反压的大幅增加，可实现化合物的高速SFC纯化并获得更好的分离度，完成高纯度分离操作。ChromScope v2.1是ChromScope软件的更新版本，该版本支持Waters SFC Prep 150 Mgm系统搭载ACQUITY QDa质谱检测器。此外，该更新版还新增了对ELSD和等度溶剂管理器的支持。
支持通量提升的系统特性
SFC Prep 150 Mgm系统可通过更加环保的高通量纯化方法提高分析效率，其功能如下：
- QGM四元梯度泵：SFC系统的助溶剂输送泵，泵送流速最高可达150 mL/min。
- P200X CO2泵：高压输送泵，配备带凸轮驱动型蓝宝石活塞组件的不锈钢双泵头；自主灌注单向阀；压力传感器；压力计；无刷电机以及防爆片组件。这款泵经过精心设计，可利用压力传感器和质量流量计的反馈提升性能。
- 改性剂液流注入器：为满足客户的改性剂液流注入需求而设计，该设备使用标准2 mL定量环和5 mL注射器，一次注入一份样品。该设计允许在样品前后设置空气间隙，用作溶剂与样品之间的“缓冲”，从而降低稀释度。
- 制备馏分收集橱柜：此收集橱柜附带一个可伸缩前门，可轻松插入和取出2 L馏分瓶。 收集柜在柜体上部背面有一个排气口，可轻松适应世界各地的实验室，并标配可拆卸的溢出托盘。

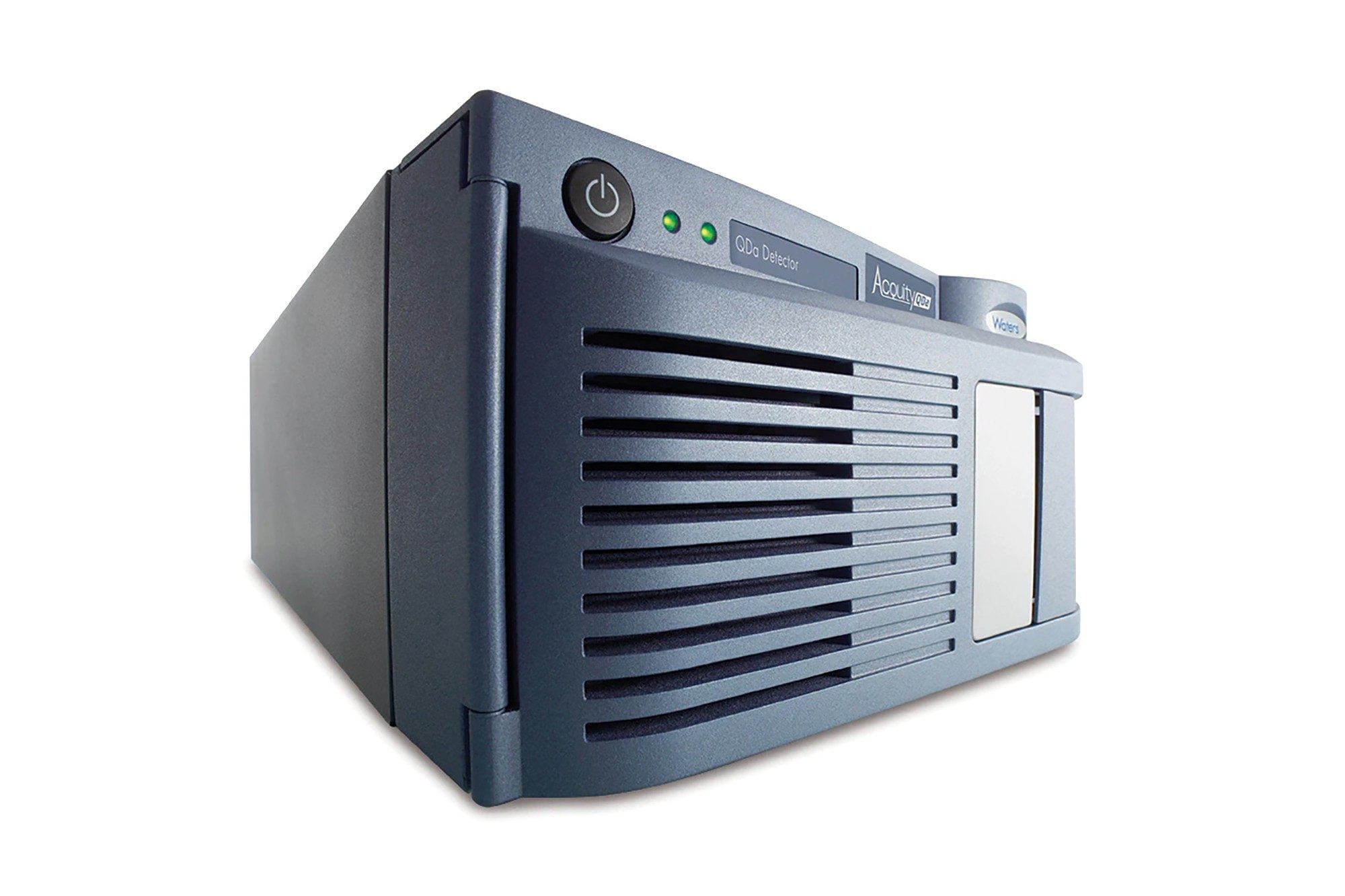

- 轻松集成ACQUITY QDa质谱检测器：ACQUITY QDa质谱检测器设计直观，可提供您所需要的更多数据，并且不像传统质谱系统和软件那样昂贵和复杂，使您能够借助质谱检测的选择性优势，实现可靠分析。
