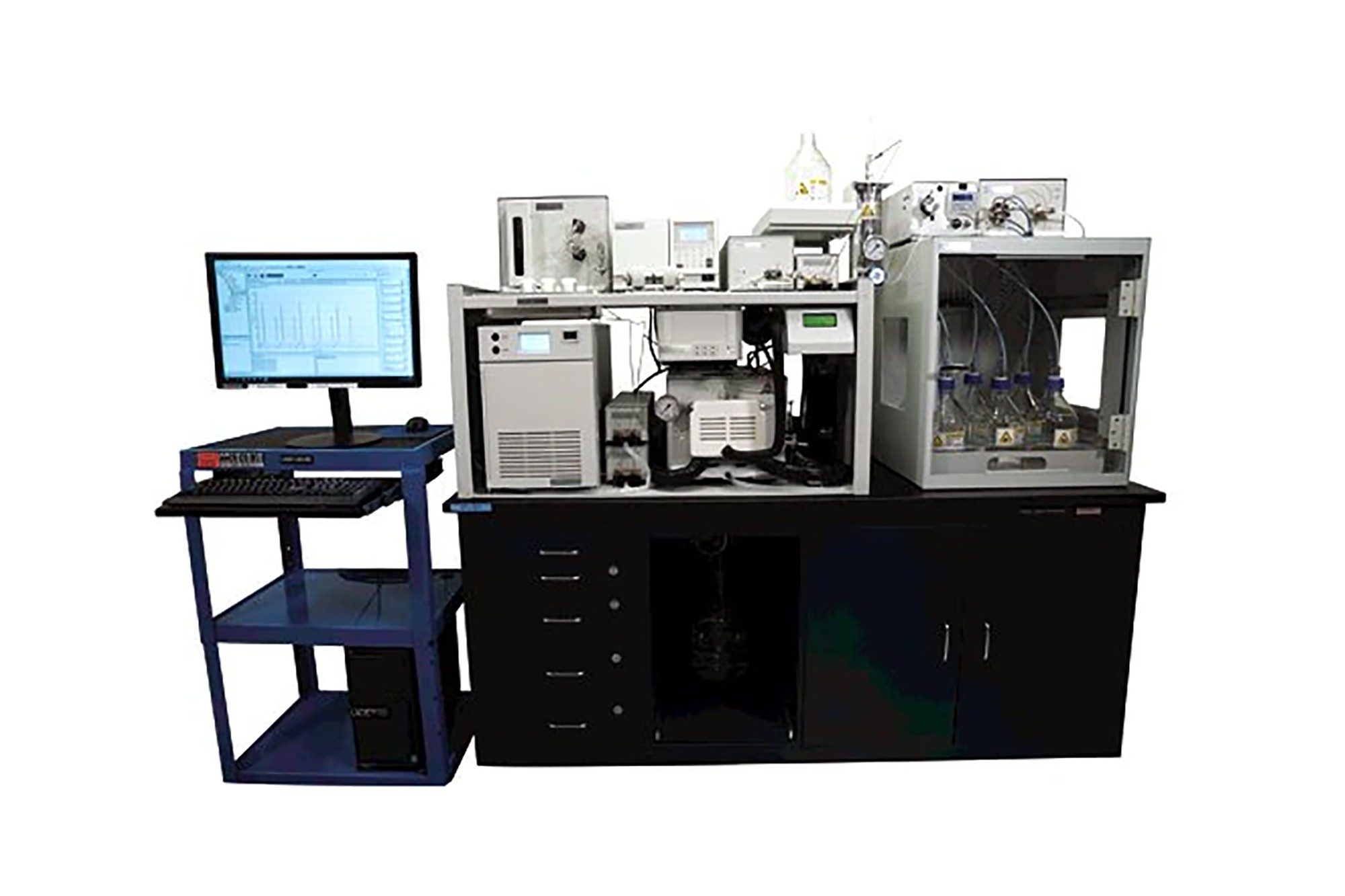

Sistema SFC Prep 150 Mgm
Una alternativa más ecológica a la purificación de alto rendimiento
Muchos laboratorios actuales buscan adoptar un enfoque más ecológico para la purificación de alto rendimiento. El sistema SFC Prep 150 Mgm, diseñado para purificaciones de alto rendimiento a escala semipreparativa a preparativa, está diseñado para la inyección repetida (purificación en masa) de compuestos quirales y aquirales.
El sistema SFC Prep 150 Mgm opera con caudales superiores a los de los sistemas tradicionales de cromatografía líquida de alto rendimiento (HPLC) sin un aumento significativo en la contrapresión, lo que hace posible una purificación por cromatografía líquida supercrítica (SFC) de alta velocidad, una mejor resolución de los compuestos y aislamientos de mayor pureza.
Sistema SFC Prep 150 Mgm
Especificaciones
|
Intervalo de caudal de funcionamiento |
De 20 a 150 mL/min de CO2 y coeluyente combinados |
|
Presión máxima de funcionamiento |
4350 psi (300 bar) |
|
Recuperación |
>90 % (dentro del intervalo de caudal total) |
*Las especificaciones de los componentes individuales pueden permitir su funcionamiento fuera de los parámetros definidos para el sistema completo. El sistema se ha diseñado y probado solo para los intervalos definidos en las especificaciones del sistema.
|
Temperatura ambiente de funcionamiento |
De +15 a 40 °C. |
|
Humedad ambiente de funcionamiento |
Del 20 al 80 % de humedad relativa a 40 °C (104 °F) |
|
Presión nominal |
10 000 psi |
|
Presión máxima de funcionamiento |
8700 psi |
|
Intervalo de flujo |
De 20 a 200 g/min |
|
Materiales en contacto con líquidos |
Acero inoxidable 316, 440C, acero inoxidable 17-4PH, zafiro, GFPM, PTFE, AL |
|
Número de eluyentes (Solo para la bomba de coeluyentes) |
Cuatro eluyentes en la válvula selectora de eluyentes (SSV) |
|
Acondicionamiento del eluyente (Solo para la bomba de coeluyentes) |
Rociado de un canal por eluyente |
|
Intervalo de caudal de funcionamiento |
De 0,50 a 150,00 mL/min en incrementos de 0,01 mL/min |
|
Presión máxima de funcionamiento |
6000 psi hasta 100 mL/min, disminución a 5000 psi a 150 mL/min |
|
Intervalo de caudal de funcionamiento |
De 0,50 a 150,00 mL/min en incrementos de 0,01 mL/min |
|
Lavado de juntas del émbolo |
Integral, activo, programable |
|
Volumen de retardo |
<6,5 mL |
|
Compensación de la compresibilidad |
Automática y continua |
|
Cebado |
Autocebado desde el recipiente de eluyente en el suelo con tubos secos |
|
Exactitud de la composición |
±3 % absoluta (escala completa) del 5 al 95 % y de 1 a 150 mL/min |
|
Precisión de la composición |
Variación del tiempo de retención <0,15 min SD (uracilo/cafeína; 1, 5, 20, 50, 150 mL/min; 70:30 metanol/agua dial-a-mix,) |
|
Jeringa predeterminada |
5 mL |
|
Tamaño de bucle predeterminado |
2 mL (opcional; 5 mL y 10 mL) |
|
Intervalo del volumen de inyección |
De 0,010 mL (10 µL) a 9,5 mL (9500 µL) |
|
Precisión de la distribución de muestras |
Menos del 1,0 % de RSD; volumen de inyección de 0,75 mL, bucle de 2,0 mL |
|
Linealidad de la inyección |
R2 mayor de 0,995 con un 20-75 % del volumen del bucle (bucle de 2 mL) |
|
Arrastre de muestra |
No se detectó ketoprofeno, por lo que el arrastre es inferior al 0,01 % |
|
Principales materiales de fabricación en contacto con líquidos |
Acero inoxidable 316, PEEK, PTFE, vidrio de borosilicato |
|
Número de fracciones |
1-6 fracciones y 1 desecho |
|
Material en contacto con líquidos |
Acero inoxidable 316, PEEK |
|
Intervalo de flujo total |
20-150 mL/min |
|
Caudal máximo de coeluyentes |
75 mL/min |
|
Intervalo de presión de funcionamiento (Óptimo) |
0-100 psi 50 psi |
|
Presión máxima |
100 psi |
|
Materiales en contacto con líquidos |
Acero inoxidable 316, PEEK, vidrio de borosilicato |
|
Presión máxima |
4400 psi |
|
Temperatura ambiente de funcionamiento |
De +15 a 40 °C. |
|
Humedad ambiente de funcionamiento |
Del 20 al 80 % de humedad relativa a 40 °C (104 °F) |
|
Materiales en contacto con líquidos |
Acero inoxidable 316, PEEK con relleno de carbono, platino, Teflón |
|
Presión máxima |
1600 psi |
|
Temperatura ambiente de funcionamiento |
4-40 °C |
|
Intervalo de caudales |
0,0-40,0 mL/min |
|
Materiales en contacto con líquidos |
Rubí sintético, zafiro, UHMWPE, PTFE, acero inoxidable |
|
Temperatura ambiente de funcionamiento |
De +15 a 40 °C. |
|
Humedad ambiente de funcionamiento |
Del 20 al 80 % de humedad relativa a 40 °C (104 °F) |
|
Presión nominal |
10 000 psi |
|
Materiales en contacto con líquidos |
Acero inoxidable 316 |
|
Rango de longitudes de onda |
De 190 a 800 nm |
|
Fuente de luz |
Lámpara de deuterio prealineada con tecnología inteligente |
|
Exactitud de la longitud de onda |
±1,0 nm |
|
Intervalo de linealidad |
<5 % a 2 AU (propilparabeno de 257 nm, cubeta de 10 mm) |
|
Resolución óptica |
1,2 nm |
|
Ruido (en húmedo) |
≤60 μAU (254 nm, 2 Hz, TC 1 s, 3,6 BW de resolución, cubeta analítica de 10 mm) |
|
Deriva (en seco) |
≤5000 μAU/h (2 h de calentamiento, temp. constante y humedad a 230 nm, resolución de 3,6 BW, 2 Hz) |
|
Velocidad de adquisición de datos |
Hasta 80 Hz |
|
Paso óptico |
3 mm (cubeta de flujo semipreparativa) |
|
Volumen de la cubeta |
18,3 µL (cubeta de flujo semipreparativa) |
|
Límite de presión |
6000 psi |
|
Materiales en contacto con líquidos |
Acero inoxidable 316, PEEK, sílice fundida |
|
Voltaje de la línea |
De 100 a 240 VCA |
|
Dimensiones: Pr x An x Al |
Peso: lb |
|
|
Inyector de flujo modificador |
14,4 x 12,4 x 11,5 pulg. |
18,0 lb |
|
Selector de fracciones de preparación |
14,7 x 9,2 x 6,6 pulg. |
14,1 lb |
|
Separador de gas-líquido |
6,5 x 6,5 x 14,5 pulg. |
2,6 lb |
|
ABPR |
17,5 x 6,9 x 6,0 pulg. |
16,0 lb |
|
P200X |
24 x 14,3 x 12,3 pulg. |
84,0 lb |
|
Intercambiador de calor |
20 x 4,4 x 4,6 pulg. |
12,8 lb |
|
Control externo |
ChromScope 2.1 |
|
Comunicaciones externas |
Comunicaciones Ethernet y RS-232 |
|
Entrada y salida de eventos |
Cierre de contacto en el panel posterior y/o entradas y salidas TTL |
|
Sistema operativo |
Windows 10 |
|
Intervalo de voltaje |
Frecuencia |
VA |
Fusible |
|||||
|
Inyector de flujo modificador |
240 |
50 |
200 |
F3 A/250 V |
||||
|
Selector de fracciones de preparación |
240 |
50 |
200 |
F3 A/250 V |
||||
|
ABPR |
240 |
50 |
200 |
F3 A/250 V |
||||
|
P200X |
240 |
50 |
200 |
F3 A/250 V |
||||
|
Intercambiador de calor |
240 |
50 |
1000 |
F3 A/250 V |
||||
|
Bomba Make-up |
240 |
50 |
220 |
F3 A/250 V |
||||
|
Detector PDA 2998 |
240 |
50 |
185 |
F3,15 A/250 V |
||||
|
Refrigerador Julabo |
240 |
50 |
425 |
F3,15 A/250 V |
||||
|
Bomba 2545 QGM |
240 |
50 |
650 |
F6,5 A/250 V |
Descripción general
- Purificación por SFC de alta velocidad, mejor resolución de los compuestos y, por tanto, aislamientos de mayor pureza
- Reducir el uso y la eliminación de eluyentes en la fase normal
- Mayor facilidad de uso con la nueva e intuitiva interfaz gráfica del software ChromScope 2.1 SFC, compatible con Windows 10
- Equilibrado más rápido, menores caídas de presión en la columna, reducción de eluyentes y menor coste por muestra con Waters SFC Prep 150 Mgm
Uso recomendado: para laboratorios que buscan adoptar un enfoque más ecológico en la purificación de alto rendimiento.
Encabezado de características
Una alternativa más ecológica a la purificación de alto rendimiento
El sistema SFC Prep 150 Mgm de Waters es idóneo para los laboratorios que buscan una alternativa más ecológica a la purificación de alto rendimiento. El sistema SFC Prep 150 Mgm es la opción ideal para los laboratorios de purificación que desean ser más respetuosos con el medio ambiente y para los que la reducción en el uso y eliminación de eluyentes en la fase normal es un paso esencial.
Los sistemas SFC utilizan dióxido de carbono (CO2) líquido como fase móvil principal, en combinación con uno o más eluyentes orgánicos, lo que da como resultado un equilibrado más rápido, una menor caída de presión en la columna, reducción de eluyentes y un menor coste por muestra. El proceso es reproducible y aplicable a una amplia gama de compuestos relevantes en el mercado farmacéutico, el de ciencias de la vida, el de materiales químicos, el alimentario y el medioambiental.
Aislamientos de mayor pureza
El sistema SFC Prep 150 Mgm tiene un caudal máximo, CO2 y coeluyente combinados, de hasta 150 mL/minuto, lo que permite el uso de columnas de 19 y 30 mm. También tiene capacidad para seis posiciones de recogida de fracciones (de dos litros cada una).
El usuario puede aprovechar una nueva e intuitiva interfaz gráfica controlada por el software ChromScope 2.1 SFC de Waters, compatible con Windows 10. El sistema SFC Prep 150 Mgm opera con caudales superiores a los de los sistemas HPLC tradicionales sin un aumento significativo en la contrapresión, lo que hace posible una purificación SFC de alta velocidad, una mejor resolución de los compuestos y, por tanto, aislamientos de mayor pureza. ChromScope v2.1 es una versión actualizada del software ChromScope que hace el sistema SFC Prep 150 Mgm de Waters compatible con el detector de masas ACQUITY QDa. Además, esta actualización añade compatibilidad con ELSD y el sistema de gestión de eluyentes isocrático.
Características del sistema que propician un mayor rendimiento
El sistema SFC Prep 150 Mgm está diseñado para mejorar la productividad con un enfoque más ecológico para la purificación de alto rendimiento. Estas son algunas de sus características:
- Bomba de gradiente cuaternaria QGM: esta bomba suministra caudales de hasta 150 mL/min y sirve como dispositivo de suministro de coeluyentes para este sistema.
- Bomba de CO2 P200X: esta bomba de suministro de alta presión ofrece dos cabezales de acero inoxidable con un conjunto de pistón de zafiro accionado por leva, válvulas de retención autocebantes, sensor de presión, manómetro, motor sin escobillas y un conjunto de disco de ruptura. La bomba está diseñada para mejorar el rendimiento gracias a la información del sensor de presión y el caudalímetro másico.
- Inyector de flujo modificador: este dispositivo, diseñado para satisfacer la solicitud de los clientes de una inyección de flujo modificado, inyecta una muestra cada vez mediante un bucle estándar de 2 mL y una jeringa de 5 mL. Esto permite espacios de aire ajustables a ambos lados de la muestra que funcionan como búfer entre el eluyente y la muestra, lo que reduce la dilución.
- Armario de recogida de preparaciones: este armario de recogida incluye una puerta frontal retráctil que permite introducir y extraer fácilmente botellas de fracción de 2 litros. Tiene un puerto de evacuación en la parte superior posterior para adaptarse fácilmente a laboratorios de todo el mundo e incluye de serie una bandeja de derrames extraíble.

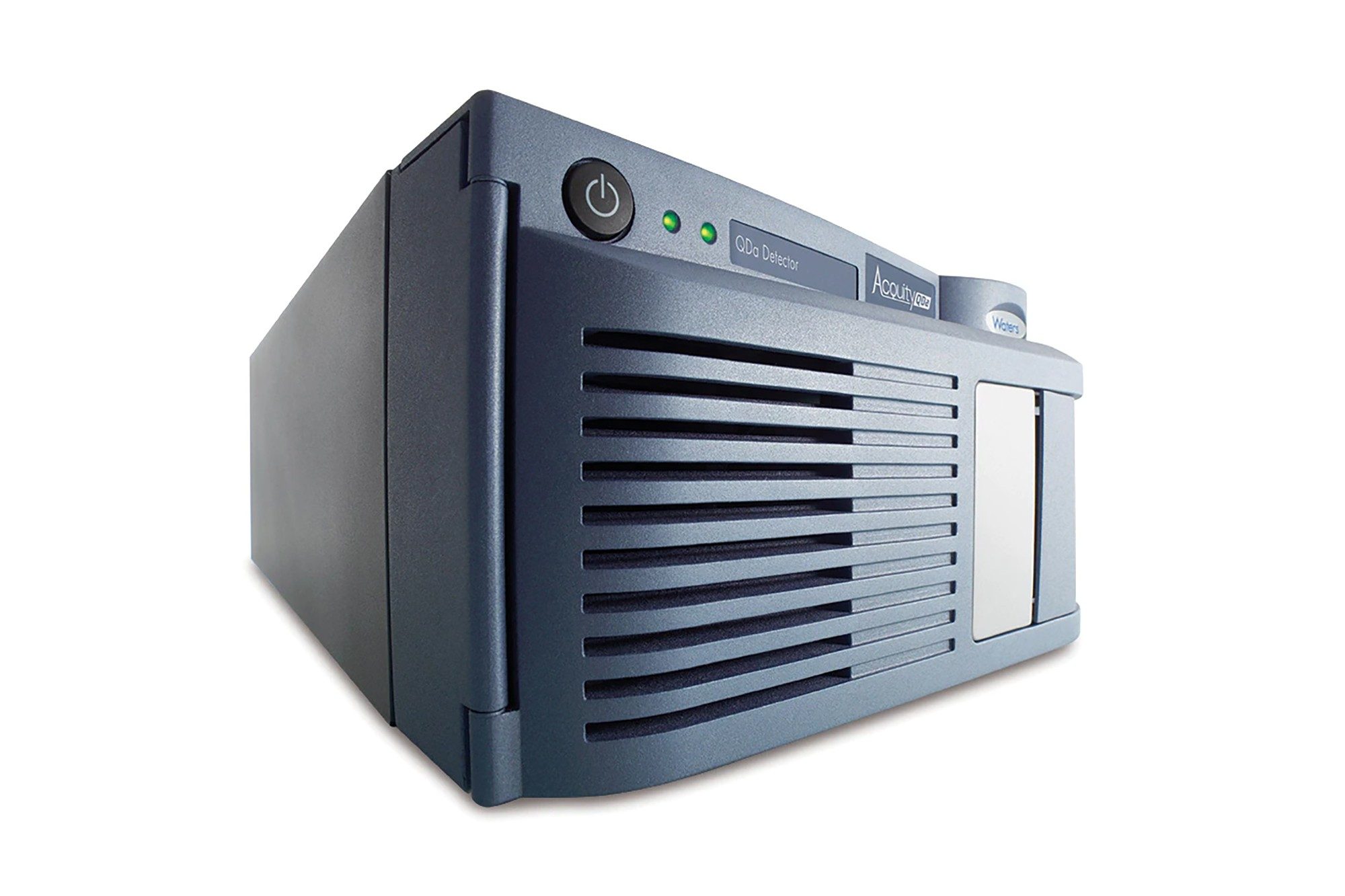

- Integración sin esfuerzo con el detector de masas ACQUITY QDa: el diseño intuitivo del detector de masas ACQUITY QDa proporciona los datos adicionales que se necesitan, sin el coste ni la complejidad de los sistemas y el software de espectrometría de masas tradicionales. El análisis se beneficia de la confianza analítica que aporta la selectividad de la detección de masas.
