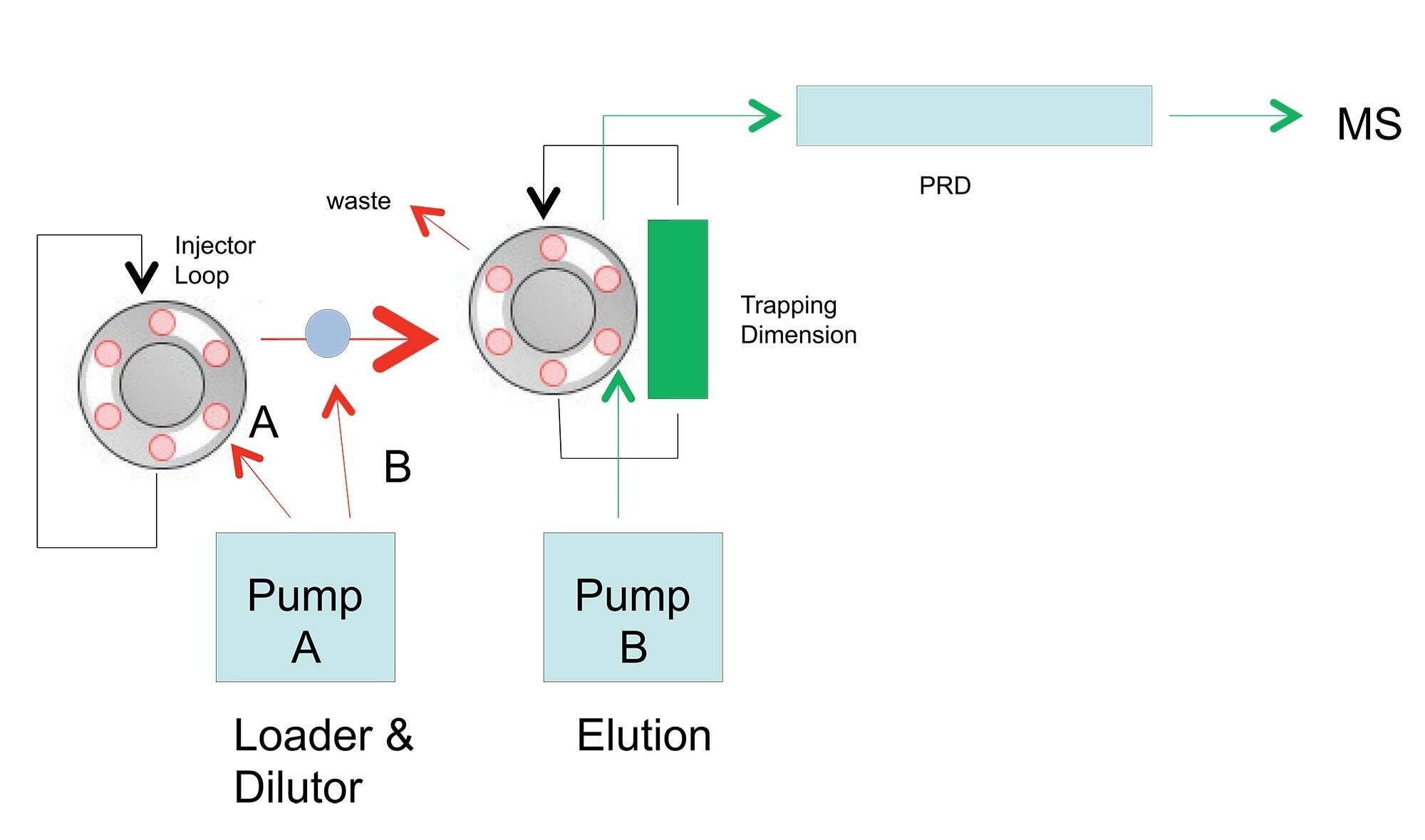

ACQUITY UPLC 시스템과 2D LC 기술

용매 수

최대 4개, 2개로 구성된 모든 조합: A1 또는 A2, B1 또는 B2

용매 보관

용매 트레이는 최대 4개의 크로마토그래피 용매, 하나의 Sample Manager 세척 용매, 하나의 Binary Solvent Manager Seal 세척 용매를 수용할 수 있습니다.

용매 컨디셔닝

통합형 진공 탈기, 주입기 니들 세척/퍼지 용매용으로 두 개가 할당된 6개 라인

기울기 정보

고압 혼합, Binary 기울기

기울기 프로파일

기울기 곡선 11개[선형, 계단식(2개), 오목한 면(4개) 및 볼록한 면(4개) 포함]

작동 유속 범위

0.001~2.000mL/분의 유속 범위 안에서 0.001mL씩 증가(펌웨어 버전 1.71 이상)

최대 작동 압력

18,000psi에서 최대 1mL/분, 12,000psi에서 최대 2mL/분

기본 체크 밸브

Intelligent Intake Valve(i² 밸브)

유속 정확도†

SystemsQT에 따라 0.500mL/분에서 설정된 유속의 ±1.0%

유속 정밀도†

≤0.075% RSD 또는 0.01분 SD, (0.2~2.0mL/분), 둘 중 더 큰 쪽(사전 혼합 용매 사용)

조성 리플†(바탕선 잡음)

≤1.0mAu

조성 정밀도†

≤0.15% RSD 또는 0.01분 SD 중 더 큰 쪽

조성 정확도†

0.2~2.0mL/분에서 5%~95%의 ±0.5% 절대값

압력 파동

≤0.4% 또는 25psi 중 더 큰 쪽

압축률 보정

자동, 사용자 개입 불필요

프라임

4mL/분 유속에서 Wet 프라임

효과적인 시스템 딜레이 볼륨

<140μL, 시스템 압력과 무관(50μL 믹서 설치 시)

펌프 Seal 세척

고압 Seal과 플런저의 후면을 플러시하기 위한 프로그램 가능한 활성 세척 시스템을 장착

흐름 램핑

Automatic(자동)

기본 접촉 부분

316L 스테인리스 스틸, UHMWPE 혼합물, MP35N, 티타늄 합금, 금, 사파이어, 루비, 지르코늄(Zirconia), Nitronic 60, DLC, 불소중합체(Fluoropolymer), PEEK 및 PEEK 혼합물

혼합 옵션

표준: 50µL

옵션: 100μL 및 380μL

용매 수

1~4개, 표준으로 구성된 모든 조합

6포트 용매 선택 밸브 옵션으로 용매 선택의 폭 확대

최대 작동 압력

15,000psi에서 최대 1.0mL/분, 9,000psi에서 최대 2.0mL/분(펌웨어 버전 1.5x 이전)

15,000psi에서 최대 1.0mL/분, 7,800psi에서 최대 2.2mL/분(펌웨어 버전 1.6x 이상)

용매 컨디셔닝

통합된 진공 탈기, 챔버 4개.

SM-FTN-I 퍼지 용매용 1개 추가

용매 혼합

자동, 온라인 pH, 이온 강도, Auto•Blend Plus 기술로 순수 용매에서 혼합되는 유기 변형제(modifier)

기울기 정보

저압 혼합, Quaternary 기울기

기울기 프로파일

기울기 곡선 11개(선형, 계단식[2개], 오목한 면[4개] 및 볼록한 면[4개] 포함)

설정할 수 있는 유속 범위

0.010~2.000mL/분의 유속 범위 안에서 0.001mL씩 증가(펌웨어 버전 1.5x 이전)

0.010~2.200mL/분의 유속 범위 안에서 0.001mL씩 증가(펌웨어 버전 1.60)

0.001~2.200mL/분의 유속 범위 안에서 0.001mL씩 증가(펌웨어 버전 1.65 이상)

Primary 체크 밸브

Intelligent Intake Valve(i² 밸브)

압력 파동†

≤1.0% 또는 25psi 중 더 큰 쪽

유속 정확도†

0.5~2.0mL/분일 때 ±1.0%, 100% A 이용

유속 정밀도†

≤0.075% RSD 또는 ±0.01분 SD 중 큰 쪽, 6회 반복 기준(i² 밸브).

조성 리플†(바탕선 잡음)

≤1.0mAu

조성 정확도†

0.5~2.0mL/분에서 5~90%의 ±0.5% 절대값(전체 범위), i² 밸브 사용

조성 정밀도†

≤0.15% RSD 또는 ±0.02분 SD 중 큰 쪽, 6회 반복 주입 기준(i² 밸브)

압축률 보정

자동 및 연속

프라임

Wet 프라임은 최대 4mL/분의 유속으로 실행할 수 있습니다. UPLC Console 소프트웨어에서 프로그래밍 가능

펌프 Seal 세척

고압 Seal과 플런저의 후면을 씻어 내리기 위한 세척 시스템 장착, 통합 및 프로그래밍 가능

흐름 램핑

범위: 2.0mL/분에 도달하는 데 0.01~30.00분

기본값: 2.0mL/분에 도달하는 데 0.45분

기본 접촉 부분

316L 스테인리스 스틸, PPS, 불소중합체, 불소탄성체, UHMWPE 혼합물, 사파이어, 루비, 지르코늄(Zirconia), Nitronic 60, DLC, PEEK 및 PEEK 혼합물, 티타늄 합금

주입 부피 범위

0.1~10.0µL(표준)구성.

최대 1000.0µL, 확장 루프 옵션 포함

정확도

±0.2µL, 바이알에서 유체 무게를 제거하여 측정, 표준 100.0μL 실린지로 20회 이상 주입, 평균 주입량 10.0µL

직선성†

≥0.999

정밀도†

≤0.25%, 5~50μL

최대 샘플 용량

다음 중 두 개:

• 96 및 384 Microtiter 플레이트

• 48 위치 2.00mL 바이알 플레이트

• 48 위치 0.65mL micro-centrifuge 튜브 플레이트

• 24 위치 1.50mL micro-centrifuge 튜브 플레이트

샘플 격실 온도 범위

4.0~40.0°C, 0.1°C씩 증가하도록 설정 가능, -2 ~ +4°C의 온도 범위 허용 오차로 주변 온도보다 19°C 낮게 유지

온도 정확도

센서에서 ± 0.5°C

온도 안정성

센서에서 ± 1.0 °C

Sample Manager 가열 시간

≤30분, 주변 온도 -40°C 기준

Sample Manager 냉각 시간

≤60분, 주변 온도 -4°C 기준

주입 니들 세척

일체형이고 활성 상태이며 프로그램 가능

필요한 최소 샘플

3µL 잔류량, 2mL Waters Total Recovery Vial 사용(영점 오프셋)

샘플 캐리오버(Carryover)

≤0.001% 카페인(UV)

≤0.001% 설파디메톡신(MS)

고급 Sample Manager 기능

자동 희석 및 자동 추가

기본 접촉 부분

316L 스테인리스 스틸, 폴리이미드, PEEK 혼합물, DLC, PPS
