ChromScope 소프트웨어

분석법을 만들어 작업을 원활하게 수행

실험실에서는 기기를 실행하고 실행 결과를 처리하며 분획을 분취하는 방법을 정의하는 분석법을 만들어야 합니다. 분석법 파일은 세 가지 범주로 나뉩니다.

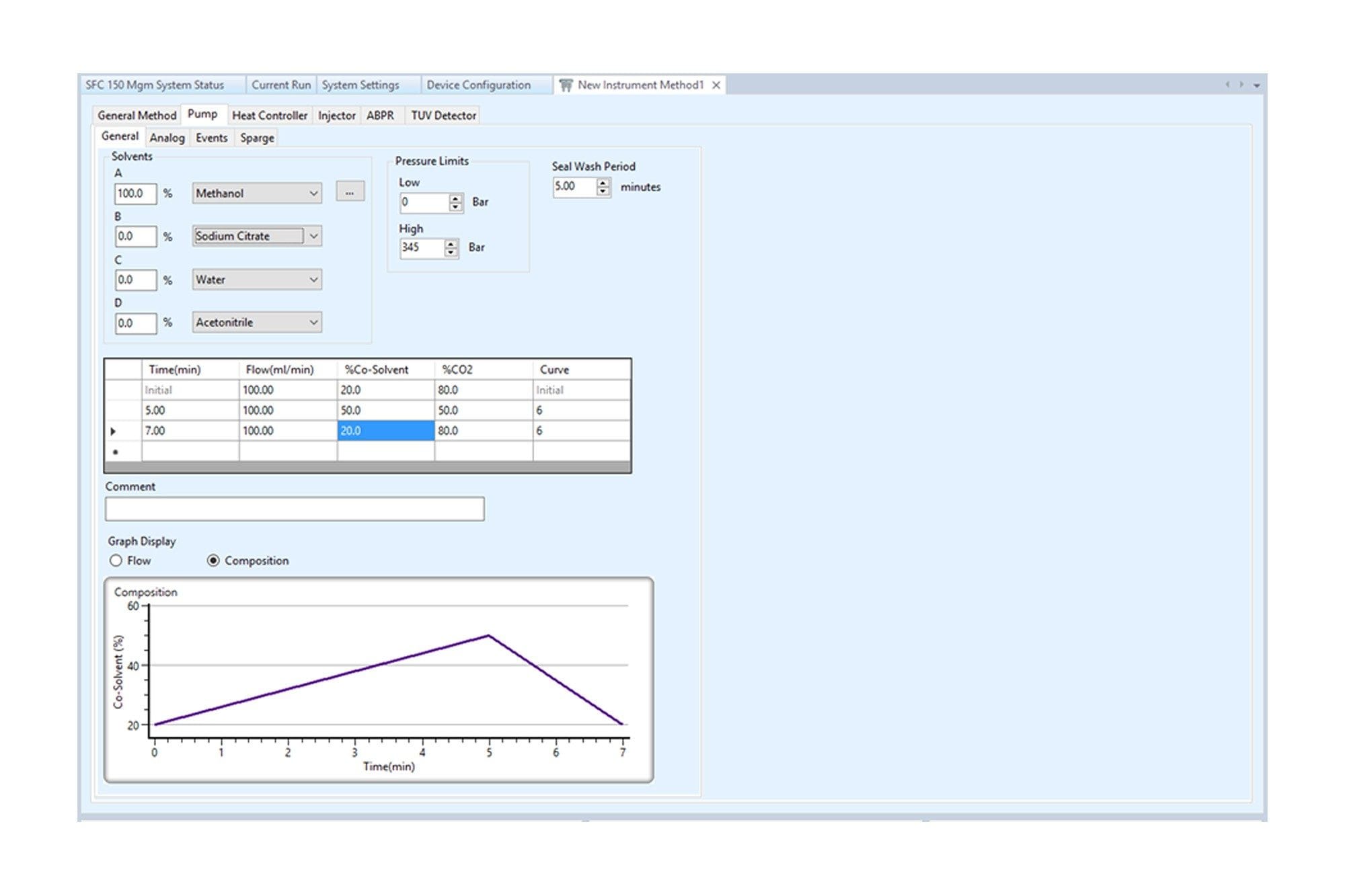

1. 기기 분석법: 기기 분석법 파일에는 유량, 압력, 온도 설정 및 장치별 설정과 같이 시스템에 연결된 장치를 작동하는 방법을 설명하는 정보가 포함되어 있으며, 장치별 설정은 기기 분석법 편집기에서 전용 탭으로 구분됩니다.

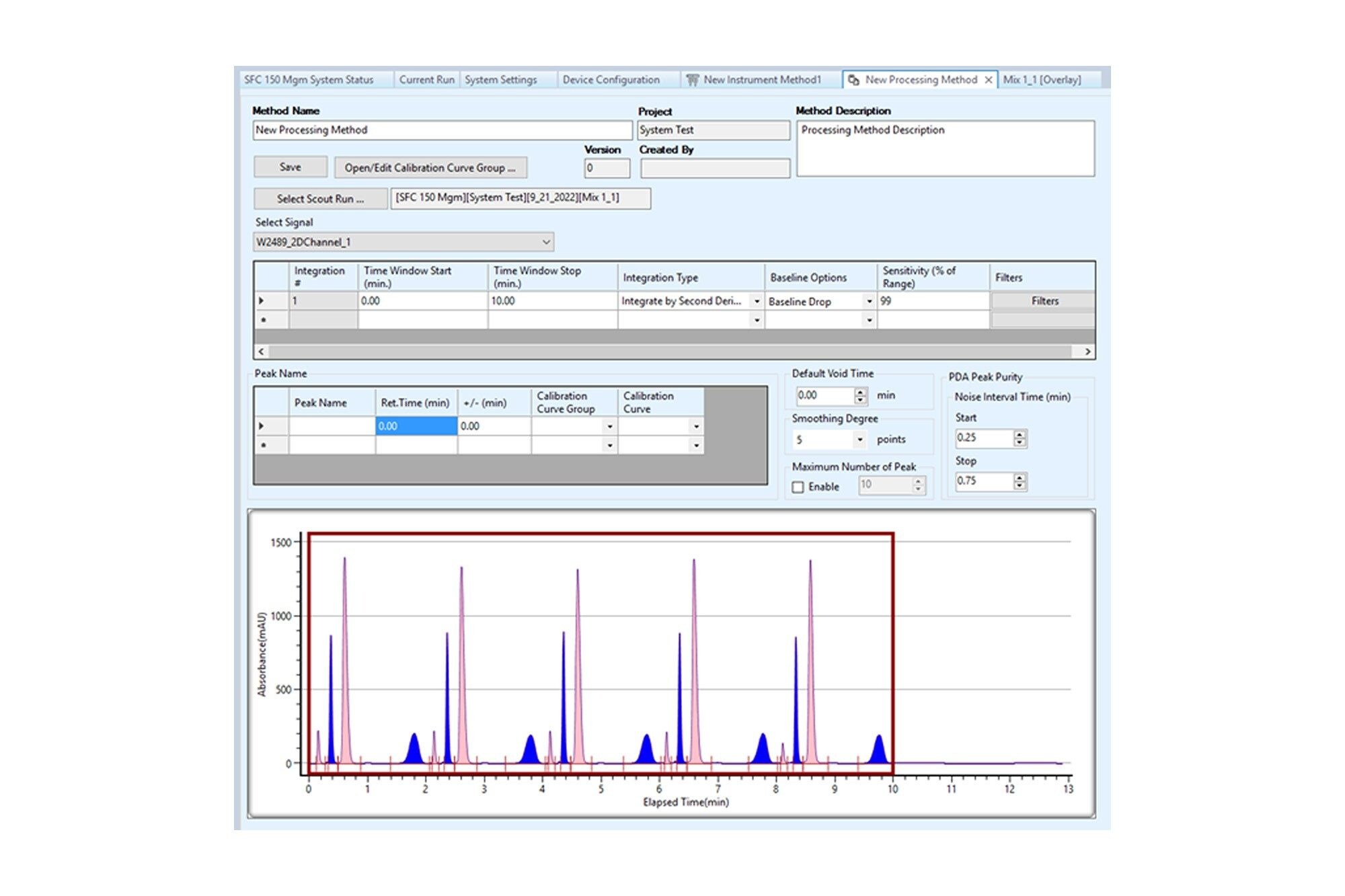

2. 적분 분석법: 적분 분석법 파일은 크로마토그램의 적분을 제어하는 파라미터를 정의하며 동일한 프로젝트의 여러 크로마토그램에 적용할 수 있습니다.

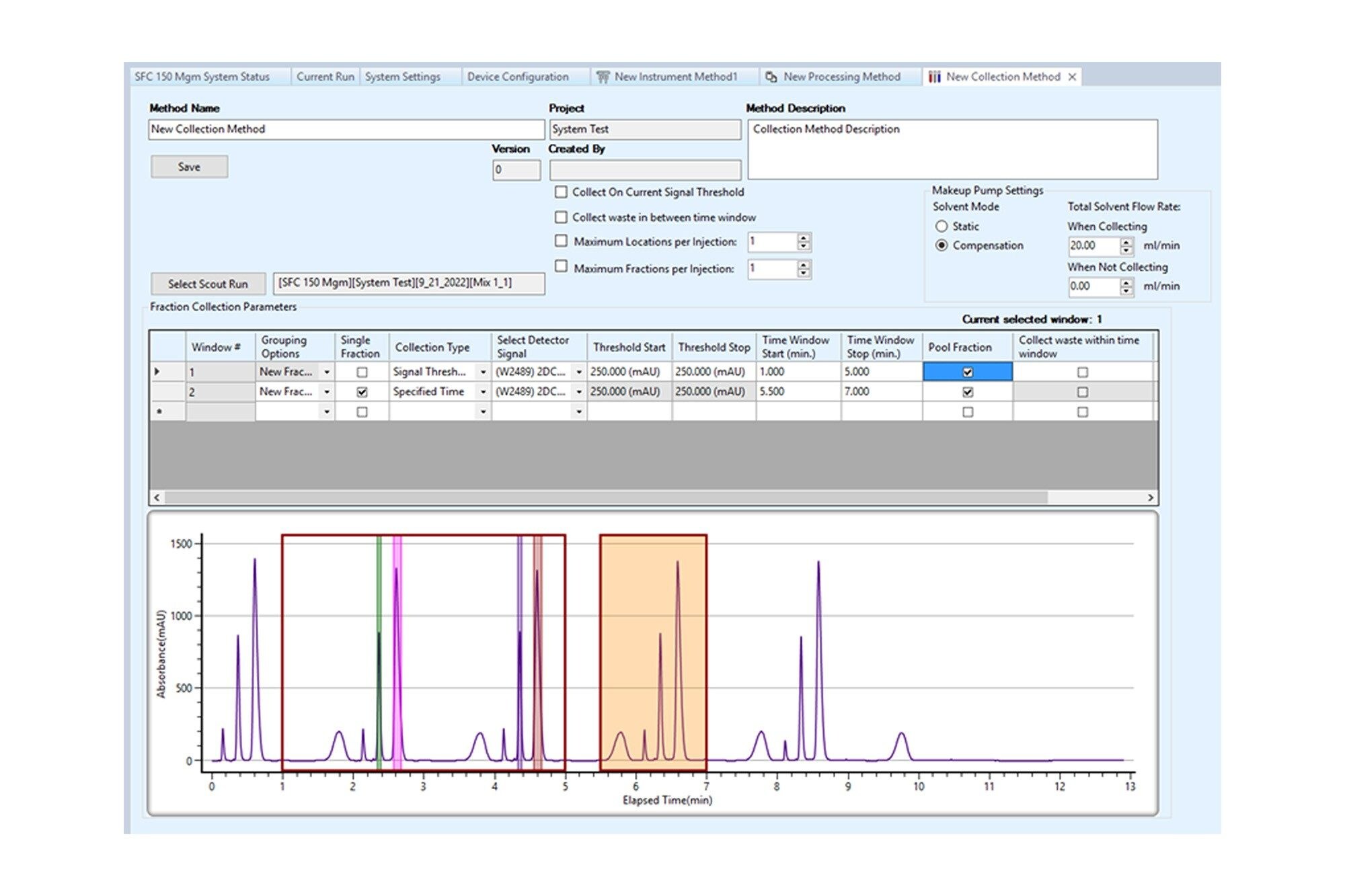

3. 분취 분석법: 분취 분석법 파일은 자동화된 분취 파라미터를 정의하는 데 사용됩니다.

데이터 및 피크 계산 분석

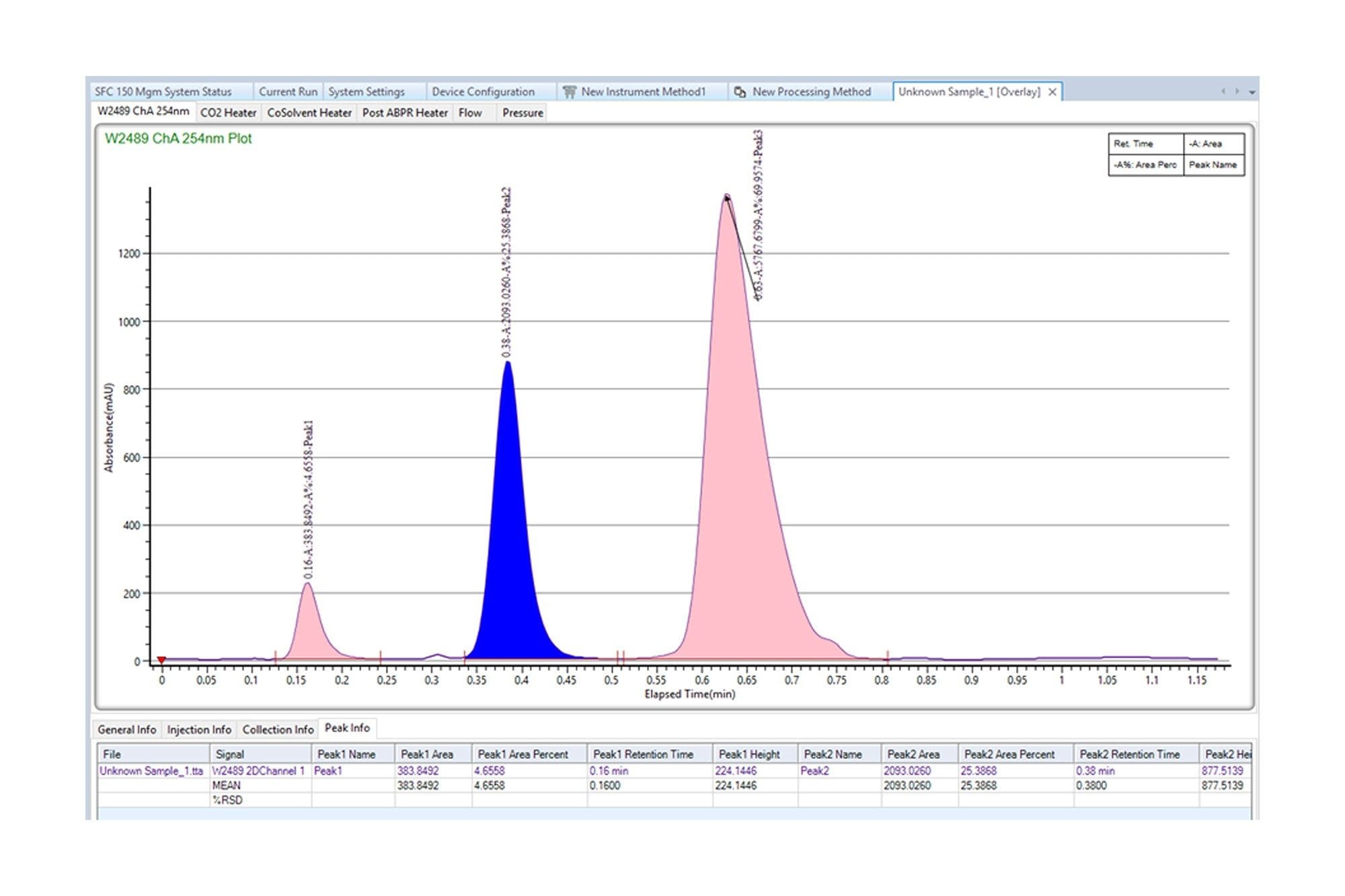

ChromScope 소프트웨어를 사용하면 수동 적분 옵션을 사용하여 피크를 만들고, 삭제 및 분할할 수 있습니다. 피크의 끝점을 드래그할 수 있으며 사용자가 크로마토그램 플롯의 팝업 메뉴를 사용하여 허공 시간(void time)을 수동으로 설정할 수 있습니다. 수동 적분을 수행하면 데이터 그리드에서 피크 계산이 자동으로 업데이트되고, 도구 모음 또는 메뉴 모음의 수동 피크 옵션은 토글 버튼처럼 작동하며, 이러한 옵션을 활성화하면 명시적으로 비활성화할 때까지 옵션이 활성 상태로 유지됩니다.

자동 적분 옵션을 통해 현재 프로젝트에서 적분 분석법을 선택하고 활성 파일 탭에 열려 있는 데이터 파일에 이를 적용할 수 있습니다. 자동 적분 설정을 파일의 모든 크로마토그램에 적용할 수도 있고, 로컬에서 현재 크로마토그램 플롯에만 적용할 수도 있습니다. 지원되는 적분 유형에는 임계값으로 적분, 시간으로 적분, 1차 도함수로 적분, 2차 도함수로 적분이 있습니다. 지원되는 바탕선 옵션에는 밸리 대 밸리 또는 바탕선 드롭이 있습니다.

시퀀스 샘플 분석

ChromScope 소프트웨어를 사용하면 분석법을 선택하고 실행 시간, 주입량 및 기타 다양한 실행 파라미터를 설정하여 주입 시퀀스를 만들 수 있습니다. 시퀀스 편집기 또는 시퀀스 마법사를 사용하여 시퀀스를 만들 수 있습니다.

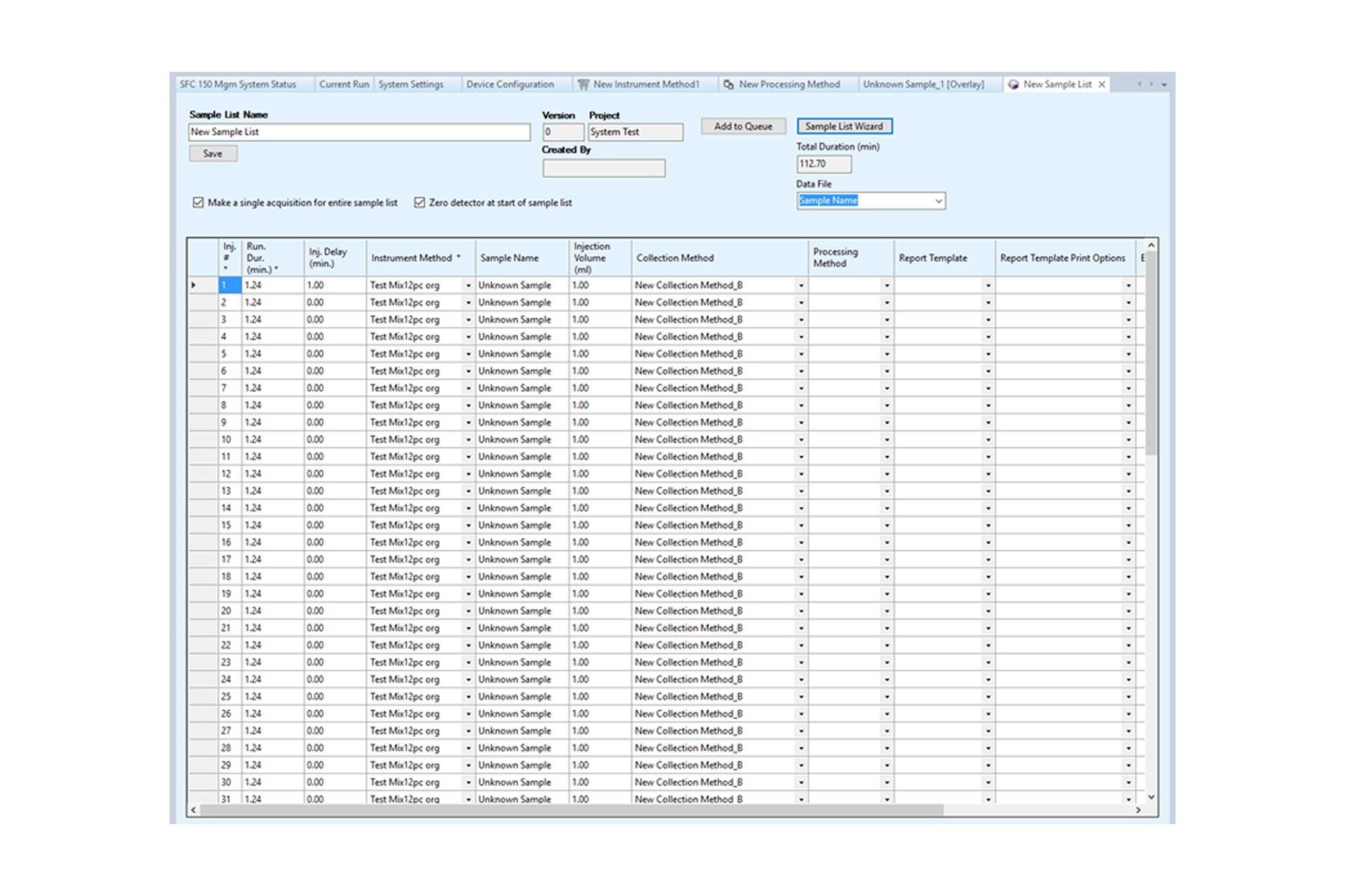

사용자는 시퀀스 편집기를 사용하여 새 시퀀스를 만들거나, 기존 시퀀스를 수정하거나, 시퀀스의 각 실행이 테이블에 행으로 표시되고 시퀀스의 실행에 대한 각 옵션이 열로 표시되는 테이블 형식을 사용하여 시퀀스를 수동으로 만들거나 편집할 수 있습니다.

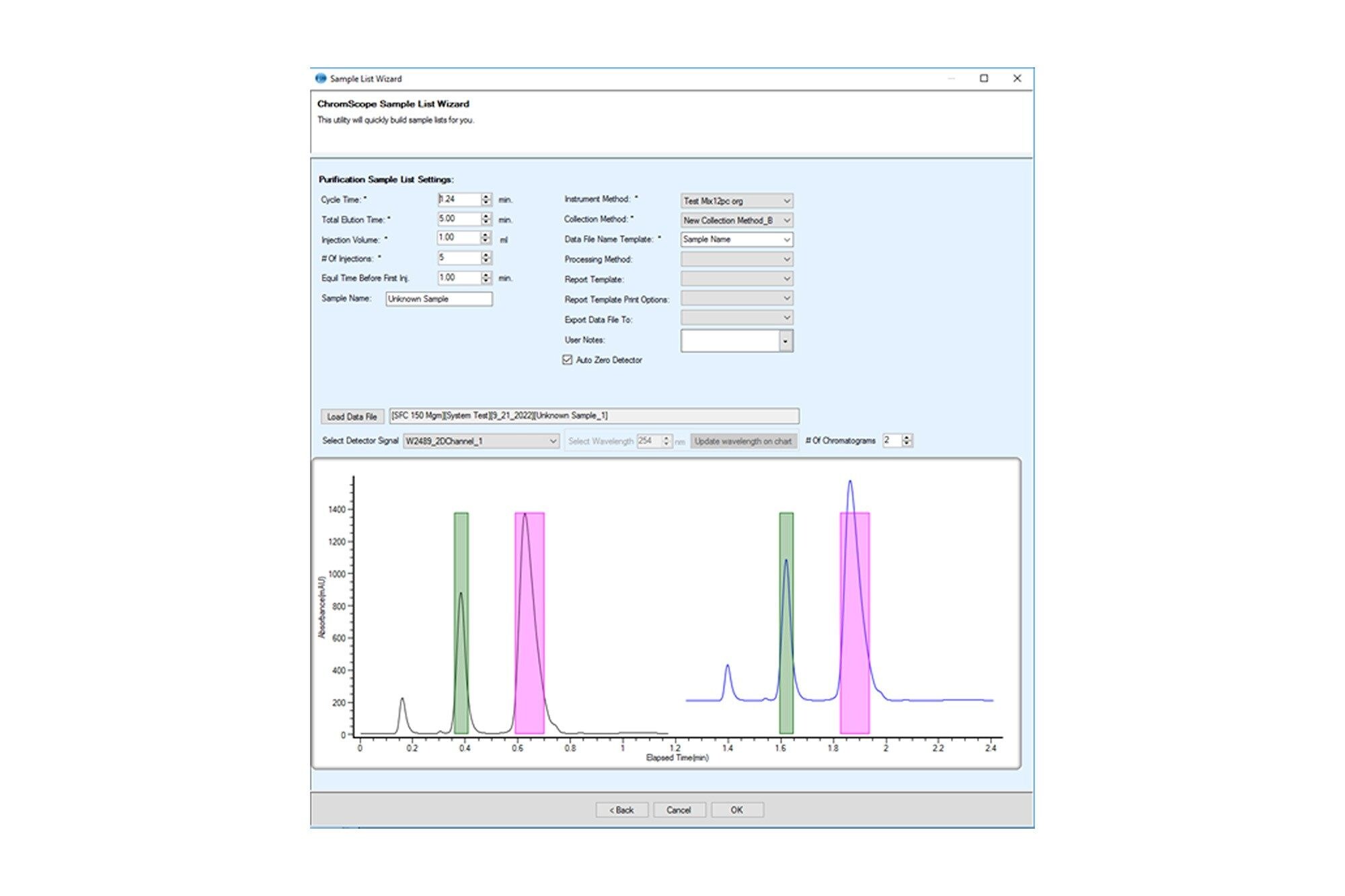

반면에 시퀀스 마법사는 분석법 스크리닝 시퀀스, 검량선 작성 시퀀스 또는 정제 시퀀스를 만드는 데 사용됩니다. 시퀀스 마법사를 통해 만든 시퀀스는 시퀀스 편집기에 자동으로 입력됩니다. 그러면 사용자가 이를 저장하고 실행을 위해 시퀀스 대기열에 추가할 수 있습니다.

빠른 보고서 또는 사용자 정의 보고서로 데이터를 효율적으로 보고

ChromScope 소프트웨어는 크로마토그램 처리를 위한 수동 및 자동 적분을 모두 지원하므로 사용자가 다음을 수행할 수 있습니다.

• 일괄적으로 데이터 파일을 처리하도록 일반 보고서 레이아웃 설정
• 각 데이터 파일의 개별 적분 및 보고서 설정에 따라 배치 보고서 인쇄
• 크로마토그램 및 데이터 그리드 정보가 포함된 보고서를 PDF 파일 또는 설치된 프린터로 쉽게 인쇄
• 미리 정의된 레이아웃이 있는 빠른 보고서를 선택하거나, 보고서 템플릿을 만들거나 편집하고 이를 데이터 세트에 적용하여 보고서 레이아웃을 정의할 수 있는 사용자 정의 보고서 선택
• 높이 또는 면적을 기준으로 검량선을 만들고 인쇄합니다. 선형, 원점을 통과하는 선형, 2차 및 세그먼트 등의 검량선 유형 지원

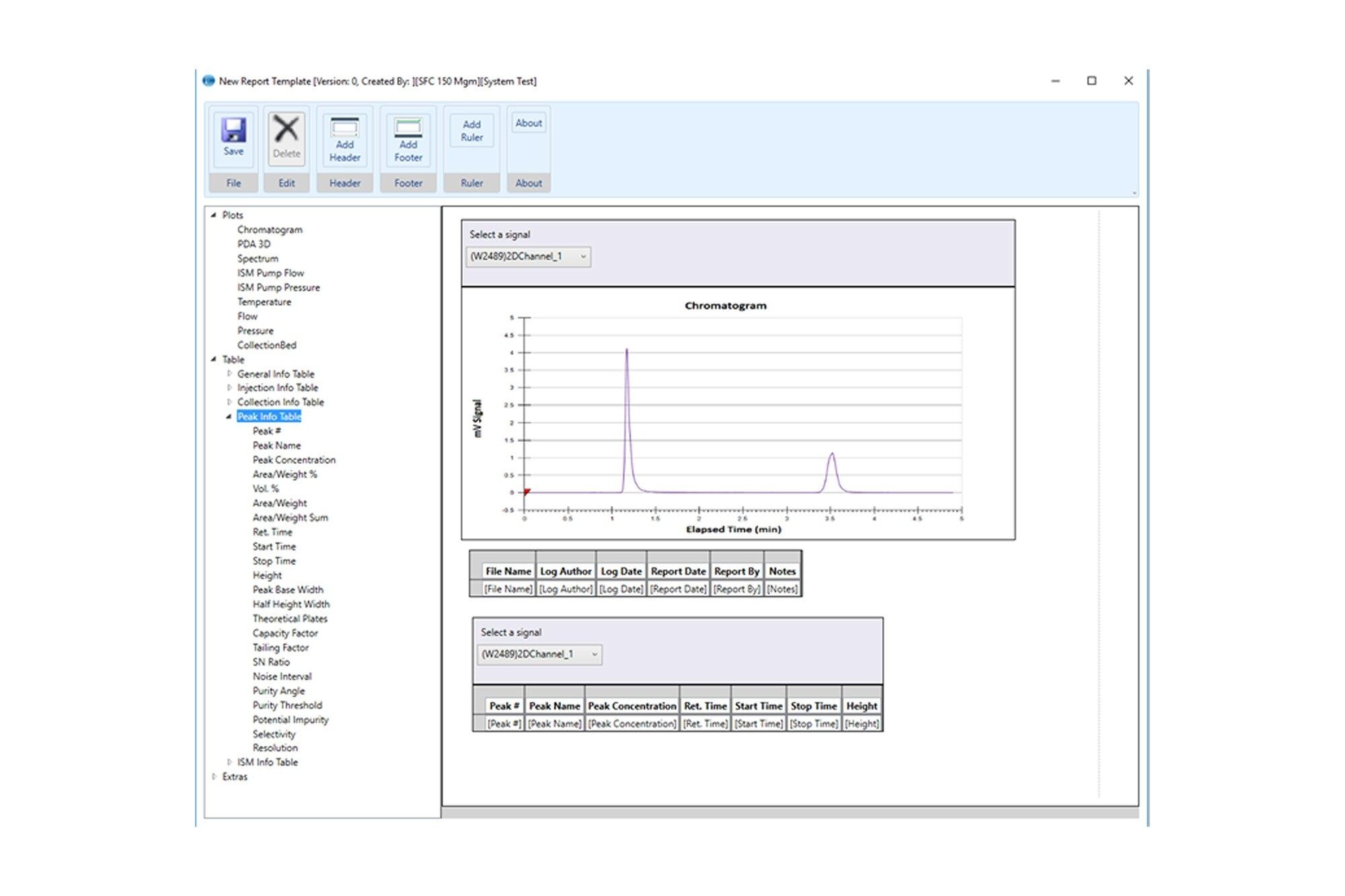

빠른 보고 형식과 사용자 정의 보고 형식을 사용할 수 있습니다. 빠른 보고서에는 변경할 수 없는 미리 정의된 필드 집합이 포함되어 있습니다. 사용자 정의 보고서에는 보고서 템플릿 편집기를 사용하여 변경할 수 있는 요소가 포함되어 있습니다. 보고서는 사용자가 정의한 템플릿에 따라 인쇄됩니다.

사용자 정의 보고서의 주요 구성 요소는 다음과 같습니다.

• 머리글
• 플롯:
  • 크로마토그램 - 실행 중에 기록된 검출기 신호에 대한 플롯
  • PDA 3D - 흡광도, 시간, 파장의 3차원 보기 플롯
  • 유량 – 실행 중 CO₂ 및 보조 용매 유량에 대한 플롯
  • 압력 - 실행 중 전면 압력 및 후면 압력 비율에 대한 플롯
  • PDA 단일 스펙트럼 플롯 - 파장 및 흡광도에 대한 플롯
• 일반 정보 - 데이터 파일에 대한 일반 정보
• 주입 정보 - 주입 파라미터
• 피크 정보 - 피크 파라미터
• 바닥글
